Esperimenti a 478 THz / 627nm - 1° parte - IW3SGT

Usare la luce per fare dei QSO non è una novità, già negli anni '90 c'era chi si cimentava a modulare tubi LASER He-Ne (Elio-Neon) per coprire distanze di decine di km con pochi mW, poi arrivarono i diodi LASER e perfino dei kit (Nuova Elettronica).

Il mio approccio è differente, più sperimentale e meno ludico, per il momento niente QSO chilometrici ma solo prove ed esperimenti. Inizierò con poca potenza, quella fornita da semplici LED rossi e modi facili come il CW molto lento cioè QRSS, detto anche "visual CW" in quanto la decodifica si fa visualmente su uno spettrogramma. Forse in seguito proseguirò al LASER e a qualche modo più "esotico" come il JT9 o il WSPR ma questo dipenderà se riuscirò a contagiare qualche altro operatore.

I LED non vengono alimentati con una tensione continua ma con un onda quadra ad una determinata frequenza. Con frequenze nel campo audio potremo ascoltare e decodificare il segnale, ricevuto dal fotodiodo e opportunamente amplificato, direttamente in cuffia oppure visualizzarlo su uno spettrogramma sfruttando la scheda sonora di un PC. Se la frequenza sarà nel campo ultrasonico, per esempio in onde lunghe, si potrà usare un ricevitore in modalità CW.

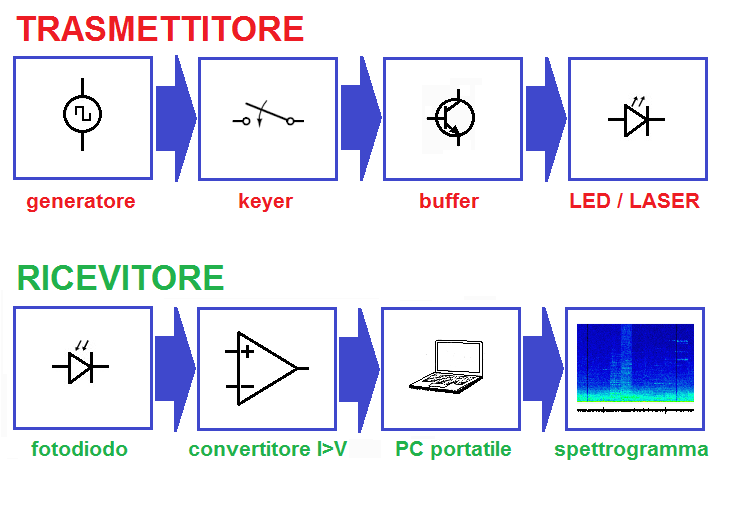

Schema a blocchi del trasmettitore e del ricevitore. Nel caso di frequenze portanti nel campo delle LF il PC dovrà essere sostituito da un ricevitore.



12/2015 - Hardware, la parte trasmittente
Anche se per iniziare bastava qualcosa di semplice ho deciso di preparare un setup versatile che possa tornarmi utile anche ad eventuali futuri QSO. Ho usato una scheda di sviluppo per PIC e qualche componente aggiuntivo per generare una serie di messaggi a varie velocità e varie frequenze.

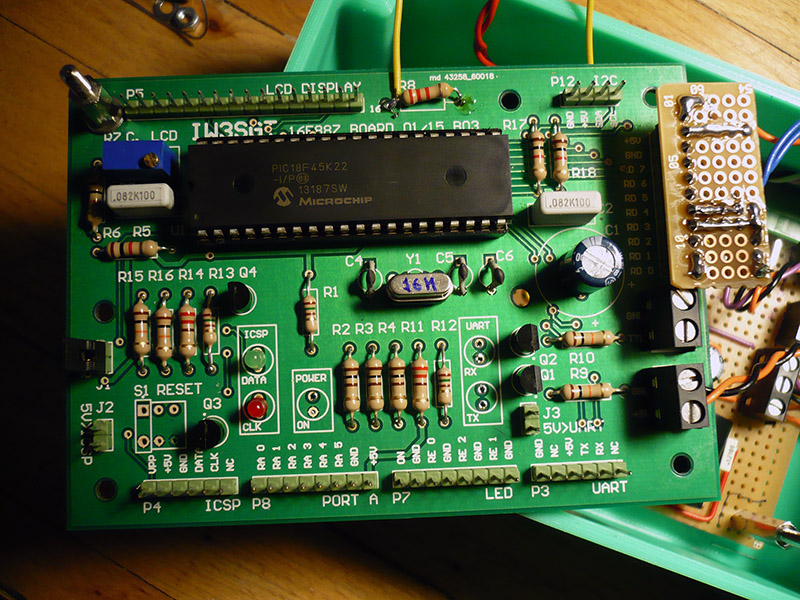

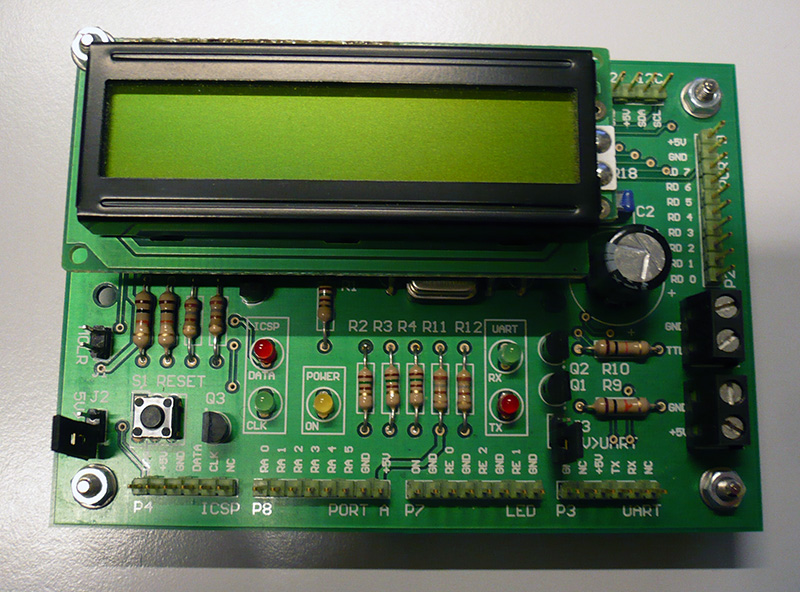

Scheda di sviluppo per PIC 16F887 e simili usata per il trasmettitore, in questo caso si è usato un 18F45K22

Messaggi:
1: IW3SGT/B JN65VP (SLCW 0.2s dot) + AK (QRSS3)
2: IW3SGT/B
3: IW3SGT/B JN65VP
4: IW3SGT
5: IW3SGT JN65VP
6: SGT
7: AK
8: K
9: SGT + linea lunga
10: AK + linea lunga
11: K + linea lunga

Velocità (il messaggio n.1 è a velocità fissa):
1: CW (0.1s dot)
2: SLCW (0.2s dot)
3: QRSS1 (1s dot)
4: QRSS3 (3s dot)
5: QRSS10 (10s dot)
6: QRSS30 (30s dot) solo per OOK (on off key)

Frequenze (indicative):
1: DC (per usarlo come un semplice modulatore)
2: 720 Hz
3: 1520 Hz
4: 3020 Hz
5: 6020 Hz
6: 12,020 kHz
7: 24,020 kHz
8: 32,020 kHz

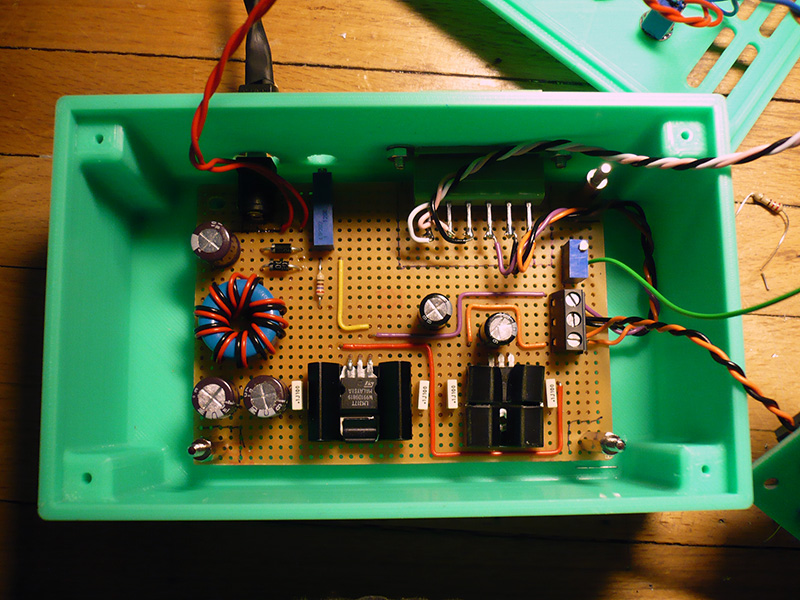

Scheda per l'alimentazione, 5V per la scheda PIC e variabile per l'alimentazione LED/LASER in TX.



Scheda di sviluppo (per 16F887 ma va bene anche per il più performante 18F45K22, per ulteriori dettagli vedere nella pagina dei progetti). In alto la modifica per l'illuminazione LCD temporizzata e a destra per i tasti.

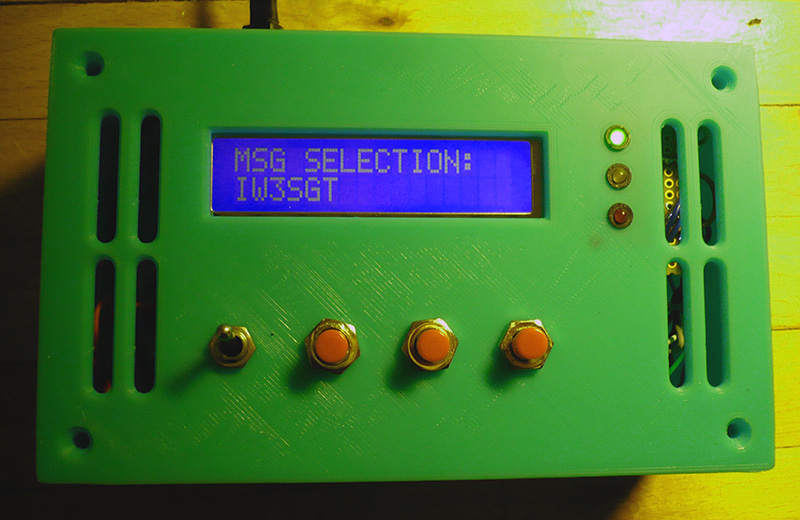

Trasmettitore completato

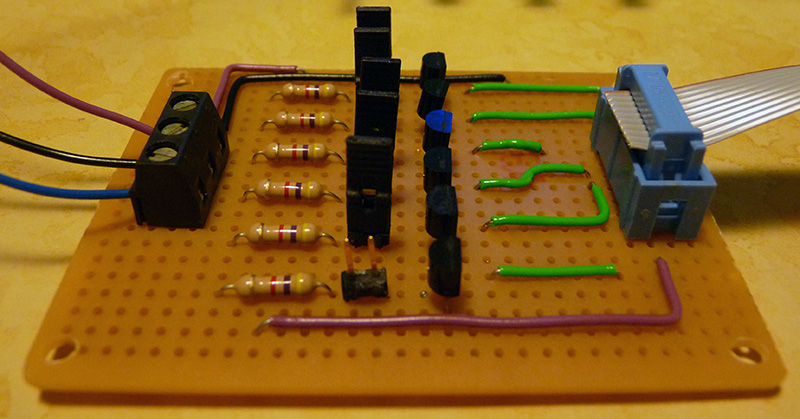

L'uscita in onda quadra del trasmettitore assieme all'alimentazione va al driver per i LED (in questo caso dei 2N3904)

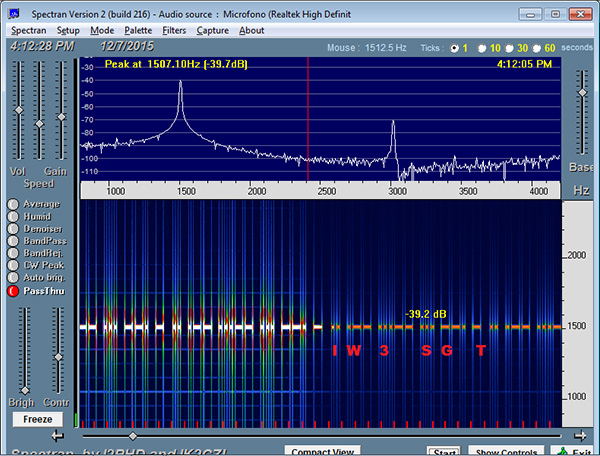

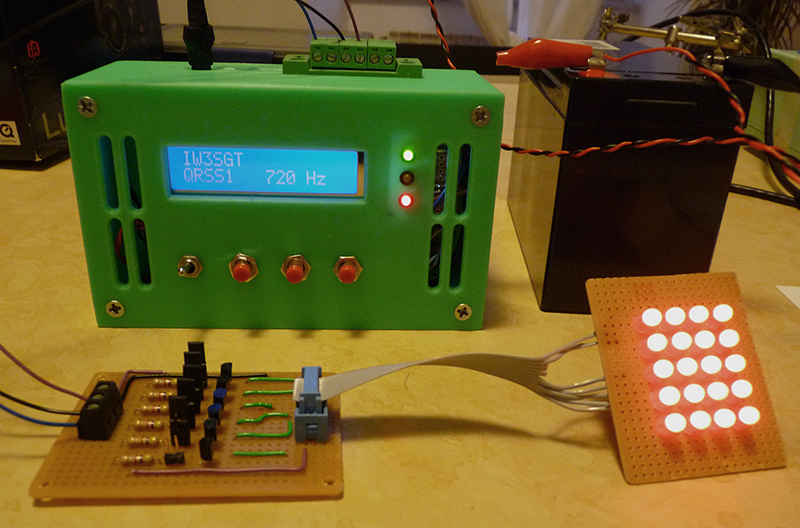

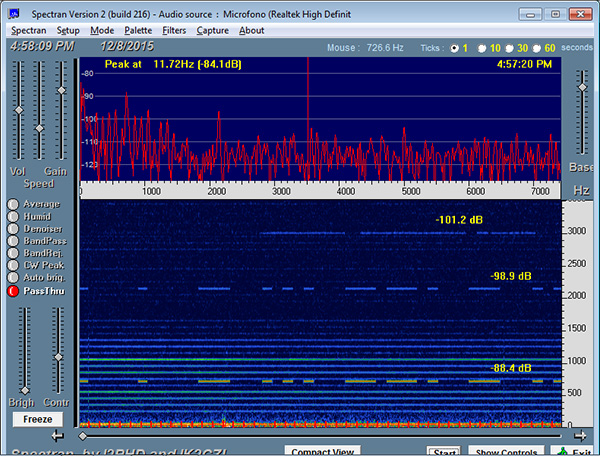

Test di trasmissione (messaggio IW3SGT, velocità QRSS1 e frequenza 720Hz) in test con 20 LED rossi (Kingbright alta efficienza).

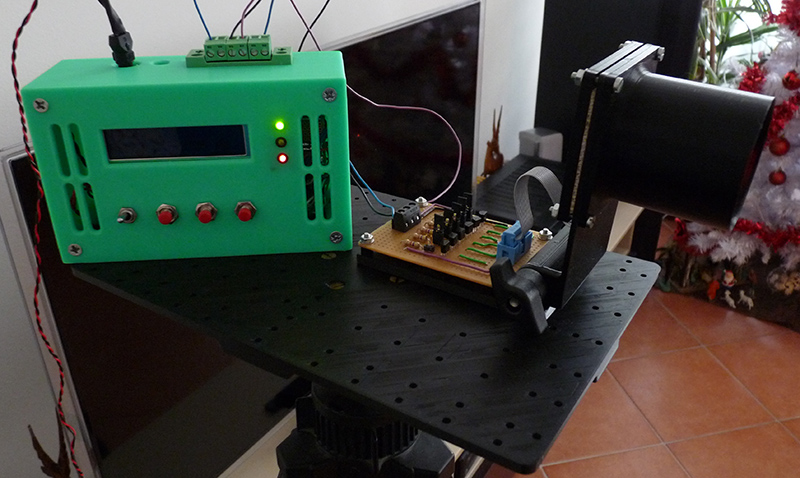

Setup di trasmissione finale per i primi test indoor.

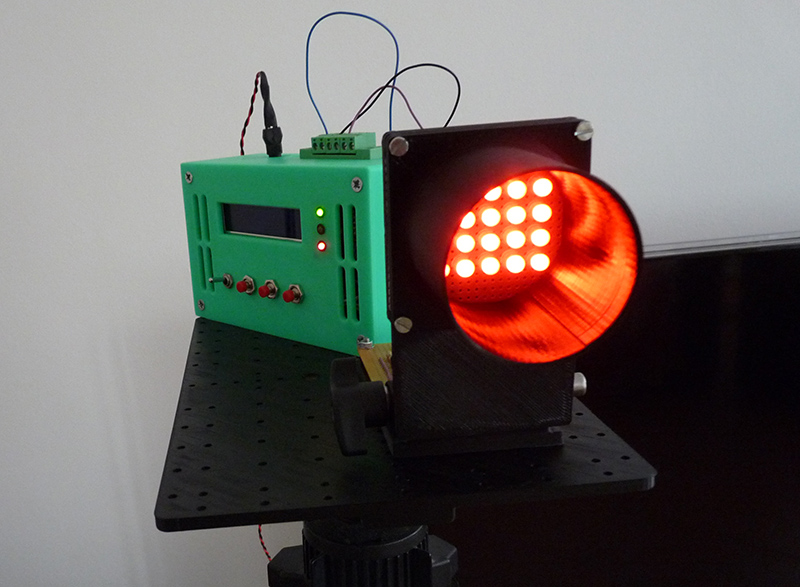

IW3SGT on air sui 627nm / 478 THz (la parte frontale a forma di tubo è un tentativo per contenere i riflessi e fare misure più precise)

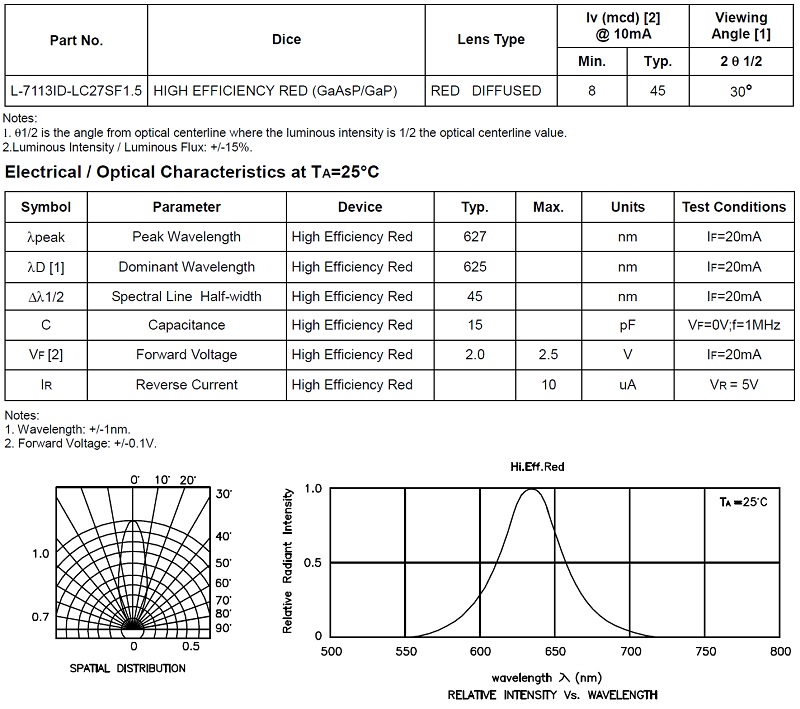

Specifiche dei LED della Kingbright usati per queste prove (sono ad alta efficienza, non proprio adatti al nostro scopo)

12/2015 - Hardware, la parte ricevente
La parte ricevente si divide in due parti: il detector formato da un diodo PIN tipo BPW34 seguito da un amplificatore operazionale come convertitore corrente-tensione e il PC portatile che ci permetterà di vedere il segnale su uno spettrogramma collegato al detector tramite l'entrata MIC.
Volendo si potrebbe far meno del PC visto che le frequenze sono udibili ma in caso di disturbi o segnali molto bassi la decodifica a orecchio diventa meno affidabile rispetto al PC. Inoltre grazie alla qualità abbastanza elevata delle schede sonore è possibile fare delle misure approssimative sulle variazioni del segnale nelle diverse configurazioni.

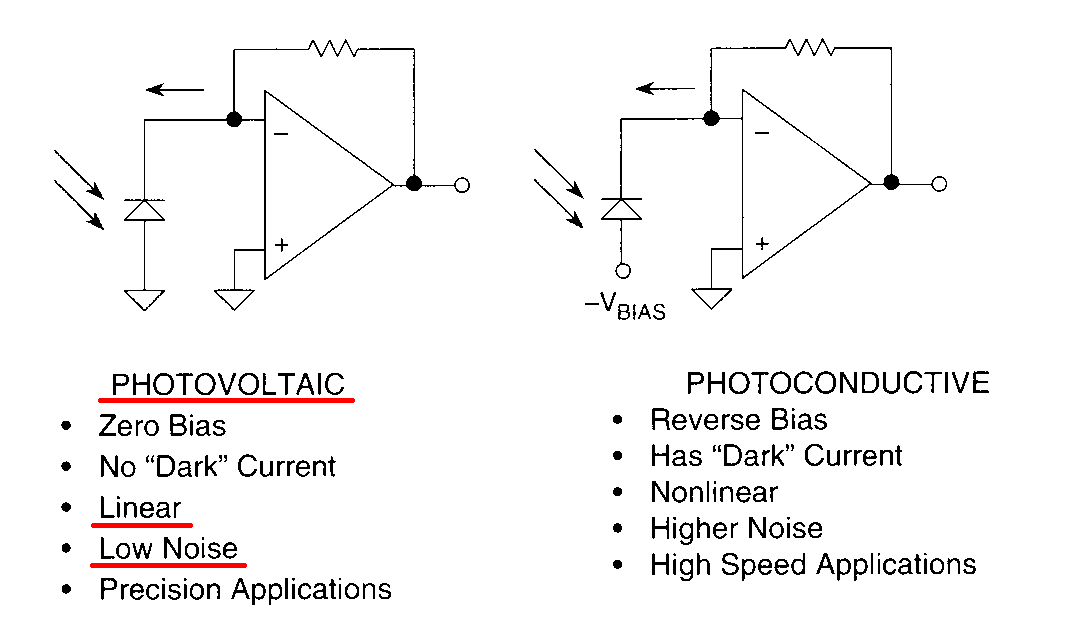

Modalità fotovoltaica e fotoconduttiva. E' stata scelta la configurazione fotovoltaica principalmente per il rumore più basso e per la risposta del sistema lineare.

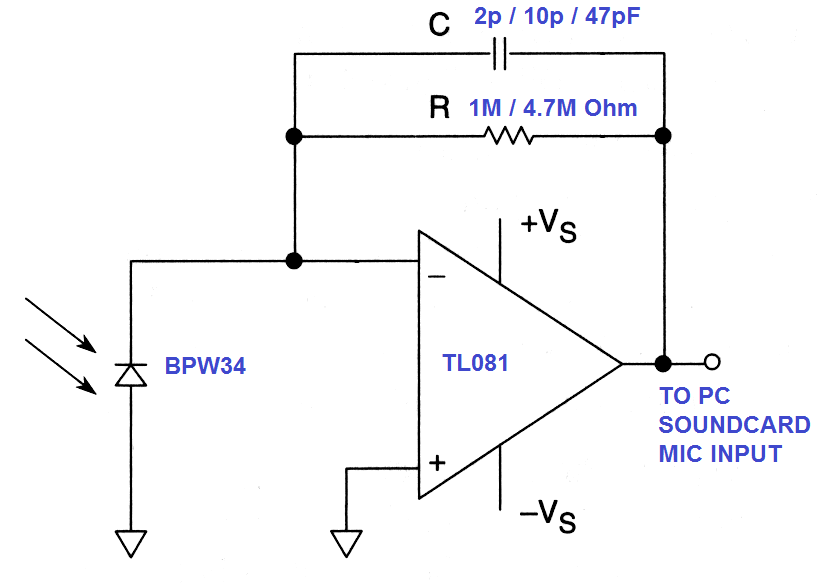

Schema del prototipo del detector.
Per l'alimentazione duale ho usato due batterie Pb-gel da 12V con due resistenze da 100Ohm in serie e due condensatori da 100nF in prossimità  dell'amplificatore operazionale.

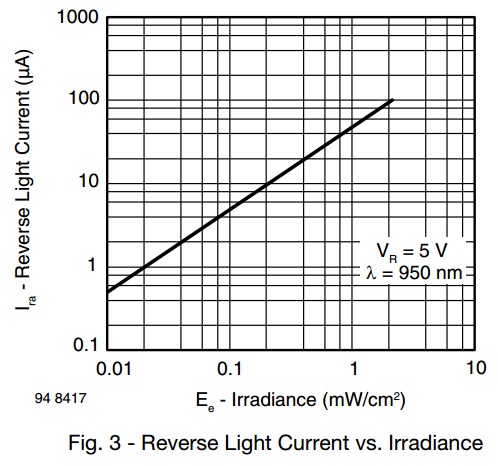

Risposta del BPW34 allo stimolo della luce.
Il rapporto Irradianza e fotocorrente è lineare. Un raddoppio di Irradianza (+3dB in potenza) comporterà un raddoppio della foto corrente (+6dB).

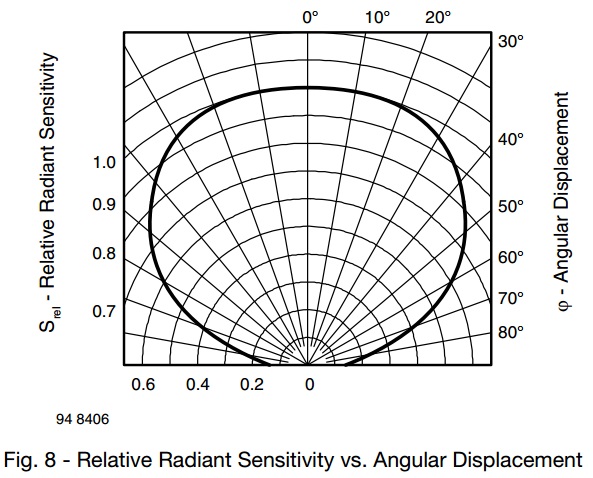

Sensibilità angolare relativa del BPW34.

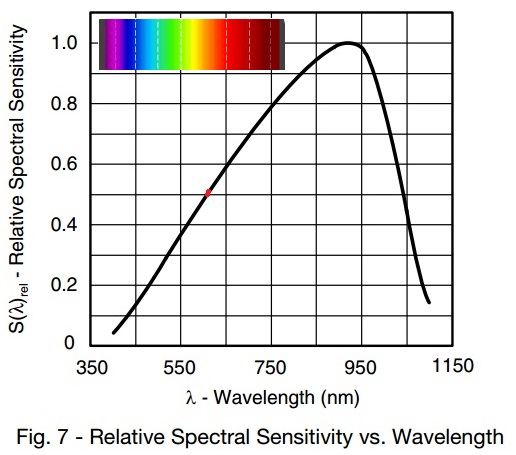

Sensibilità spettrale del BPW34.

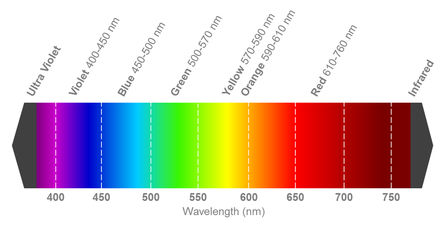

Lunghezze d'onda dello spettro visibile

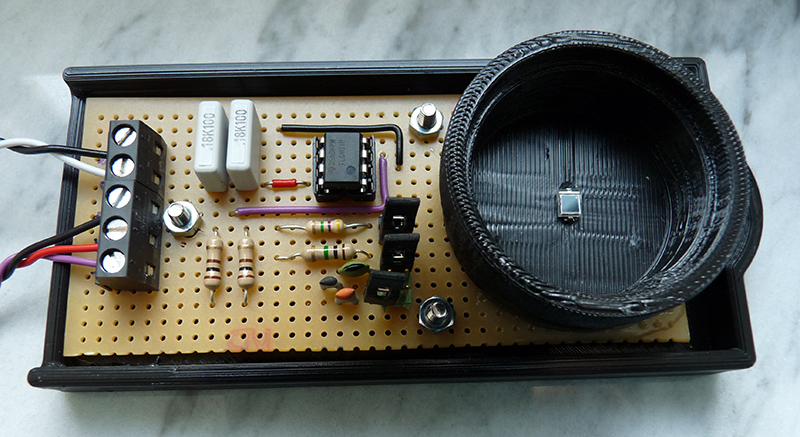

Primo prototipo del detector. Possibilità di scegliere due gain e tre capacità diversi per limitare la banda passante.

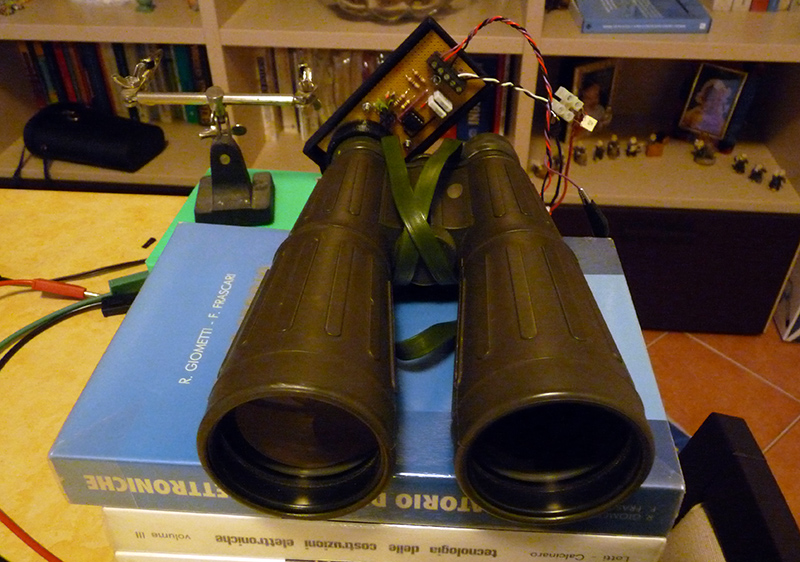

Setup di ricezione con l'antenna (binocolo Hoya 12x56), misurati circa 36dB di gain sulla tensione in uscita.

12/2015 - Prime prove e risultati

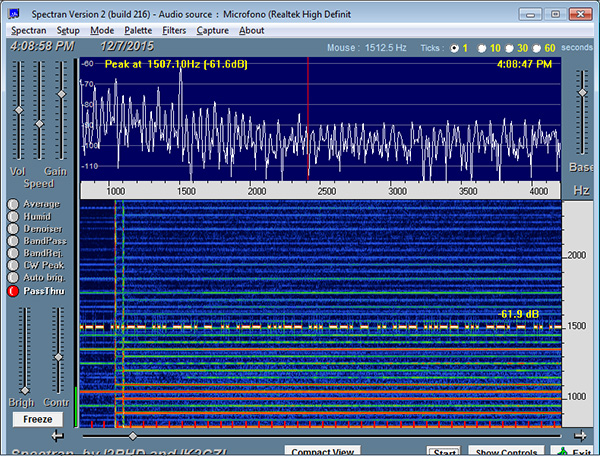

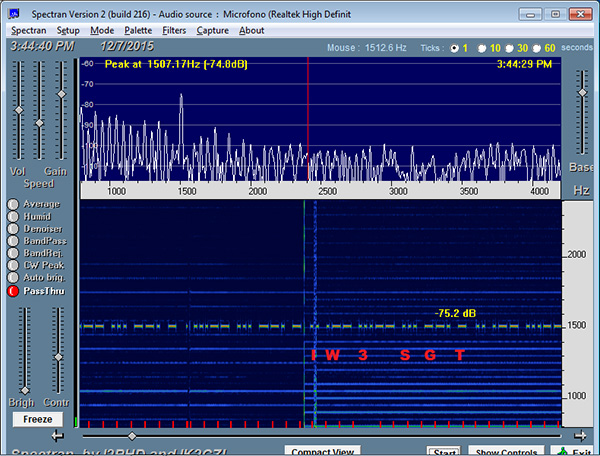

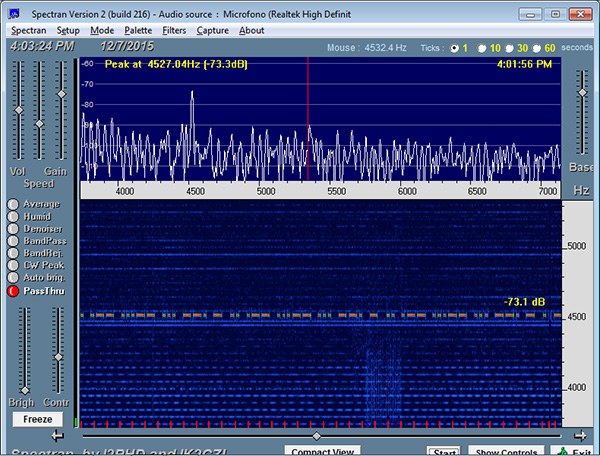

Prima prova in SLCW, amplificatore con resistenza da 1MOhm. Accensione di 4 lampadine a fluorescenza da 13W visibile a metà schermata.


Prova ripetuta con resistenza da 4,7MOhm, il segnale aumenta di circa 13dB (come previsto da 20 log 4,7 = 13,4).


La terza armonica è molto alta (-9.5dB) a causa della modulazione ad onda quadra, è tutta energia sprecata.


Con l'amplificatore al massimo guadagno la terza armonica è leggermente più bassa (-11.2dB).


36dB di guadagno in uscita con un binocolo Hoya 12x56.

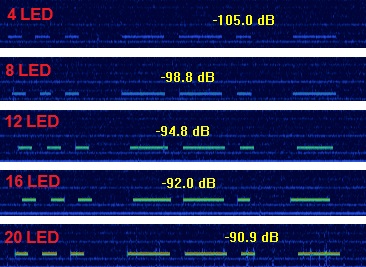

Verifica della potenza ricevuta variando il numero dei LED in trasmissione (path 13m).
Raddoppiando il numero dei LED la potenza che giunge al fotodiodo raddoppia (+3dB), raddoppia la foto corrente e quindi dopo il convertitore I/V raddoppia anche la tensione in uscita (+6dB).
Le misure confermano quanto previsto con un errore massimo di 0.7dB.

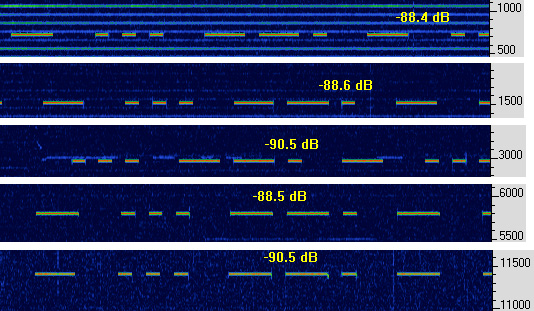

Prova su diverse frequenze (20 LED e path di 13m).


Disturbi nella parte bassa dello spettro. Una schermatura approssimativa con un foglio di alluminio per alimenti migliora sensibilmente la situazione. Il disturbo a 3kHz circa è causato dal dispositivo di puntamento del PC (Netbook Samsung).



01/2016 - Modifiche e miglioramenti sulla parte ricevente
Il primo step è stato quello di trovare un amplificatore operazionale meno rumoroso tra quelli trovati nei miei cassetti: TL081, OP07 e LF357. Come metodo di test ho usato il primo prototipo avvolto nell'alluminio per alimenti collegato a massa e la scheda sonora come analizzatore di spettro. Nonostante il test un po' "rustico" è emerso che l'opamp LF357 è meno rumoroso.
Il secondo step è stato quello di preparare un secondo prototipo più compatto in un contenitore metallico e ripetere le misure di rumore per conferma.

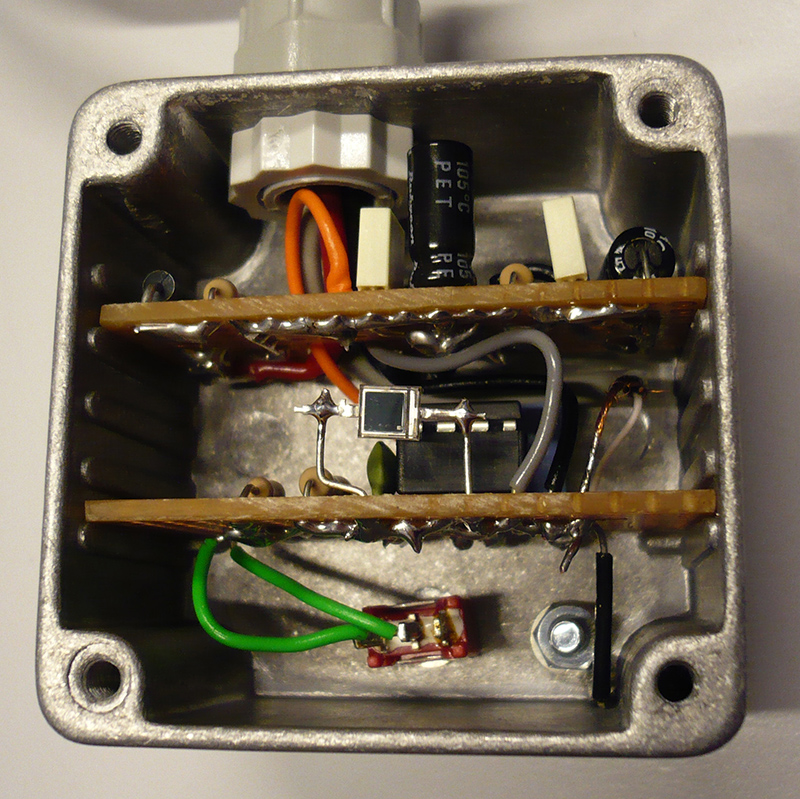

Il secondo prototipo con opamp definitivo LF357, alimentazione singola e selettore del gain (R 1M o 4.9M Ohm).

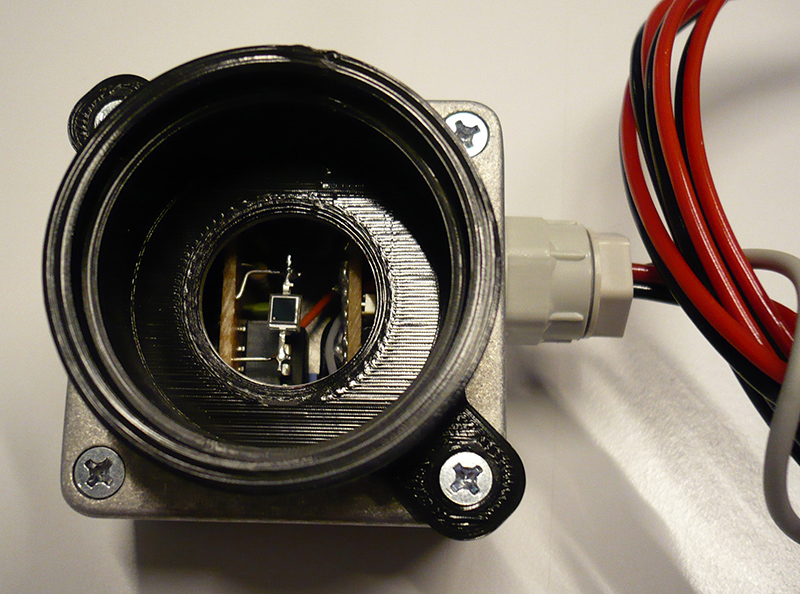

Apertura frontale per il fotodiodo BPW34.

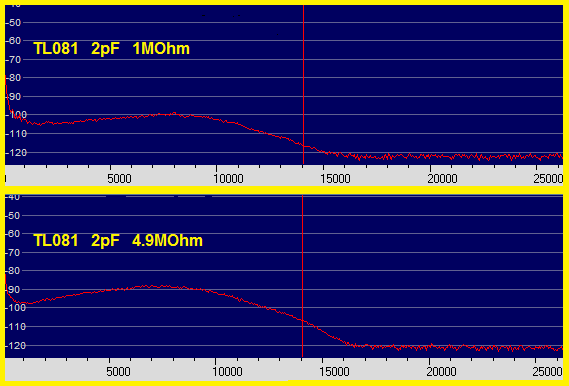

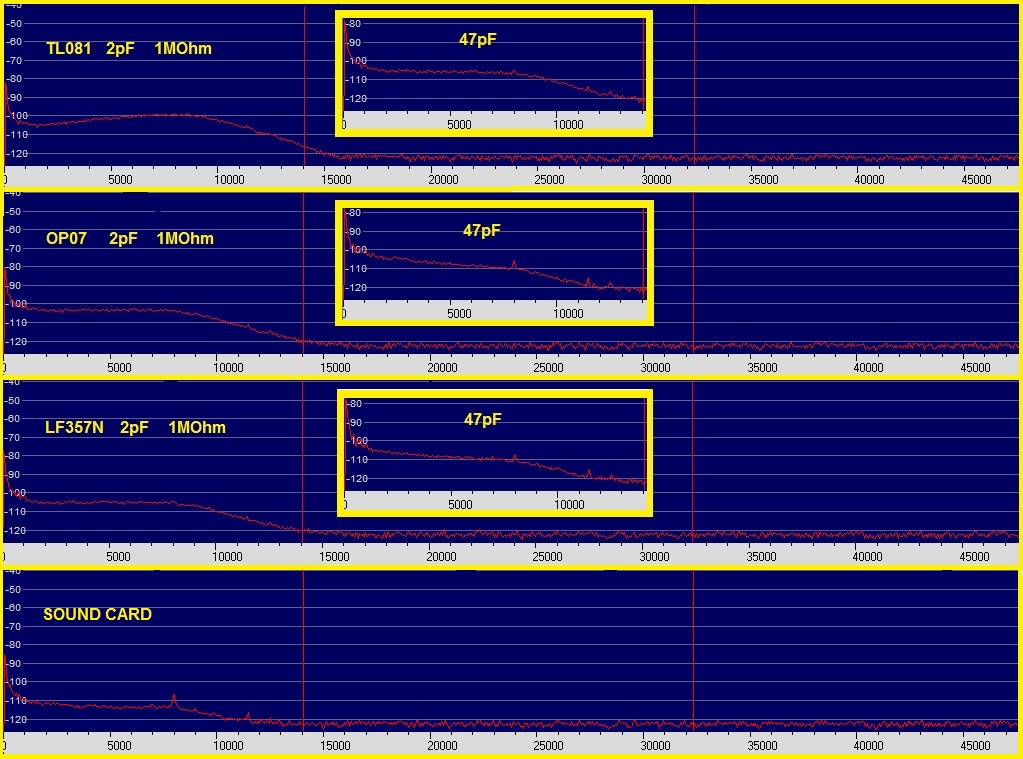

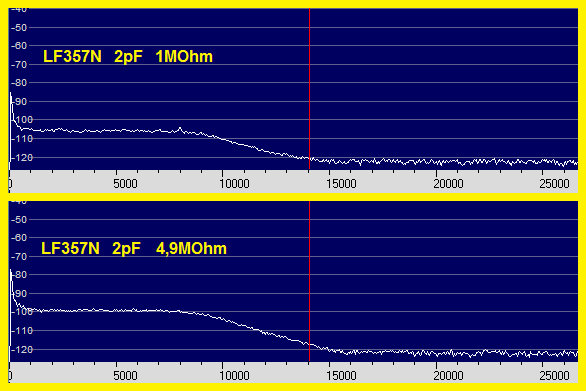

La verifica del rumore sugli amplificatori operazionali (fotodiodo al buio) e della scheda sonora (con ingresso a massa).

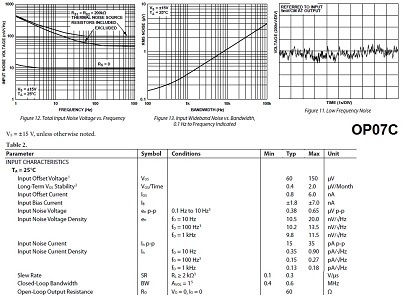

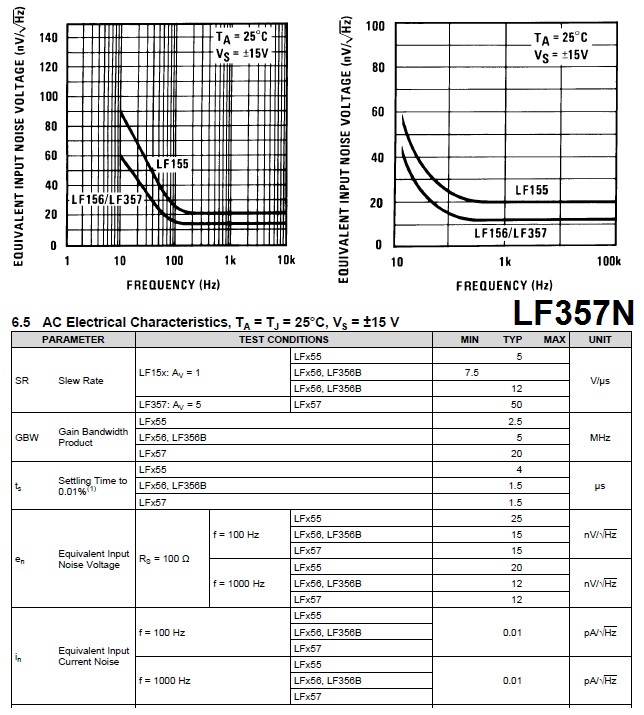

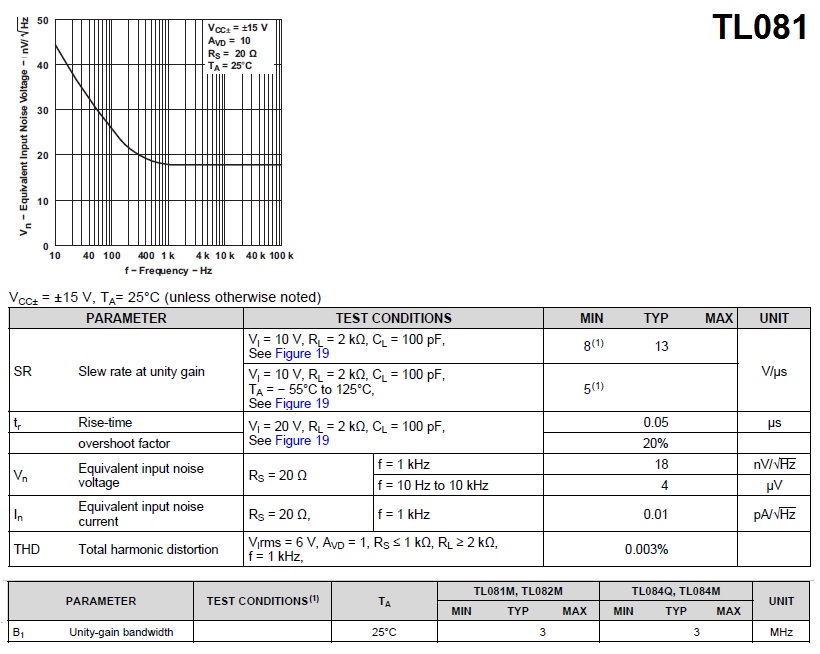

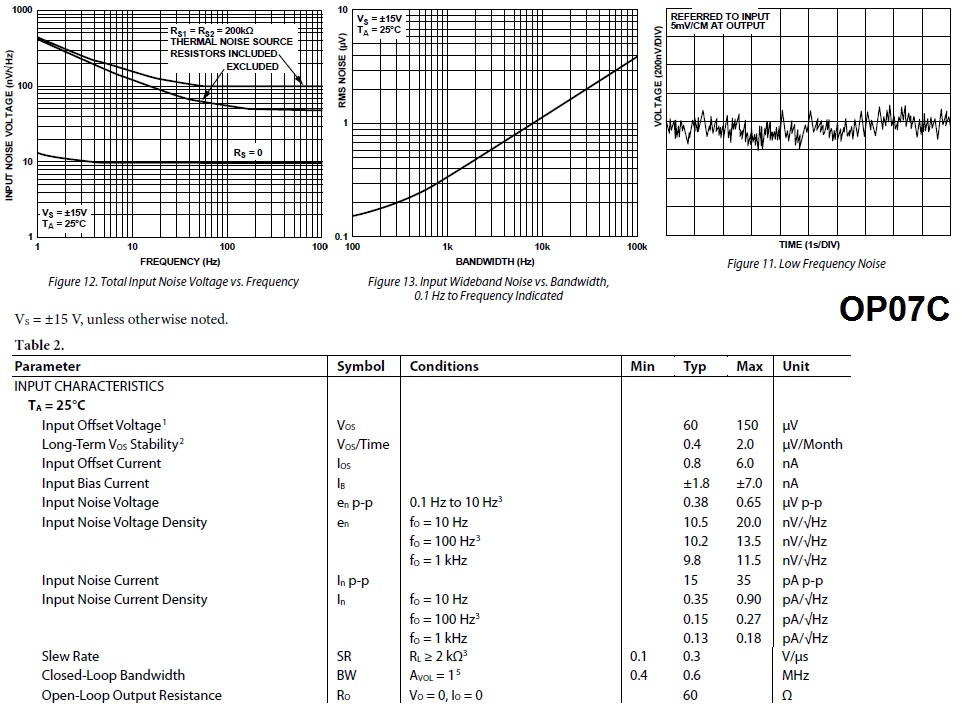

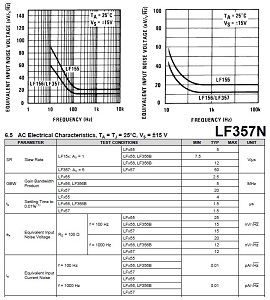

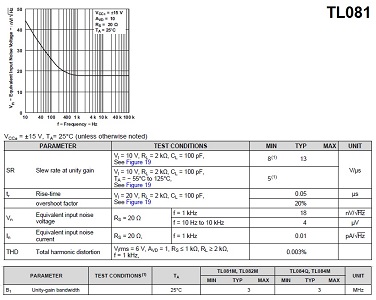

Parte dei datasheet sulle caratteristiche di rumore (click sulle immagini per ingrandire)



01/2016 Stima della massima distanza raggiungibile
Per stimare la massima distanza raggiungibile in condizioni ideali (attenuazione atmosferica e disturbi trascurabili) mi baserò sulla misura del regnale ricevuto a 10m usando una modulazione QRSS1 (punto di 1s). Con un livello misurato di -66.3db potremo avere ancora un margine di circa 40dB che significa aumentare di 10 volte la distanza arrivando a 100m.
Se aggiungiamo il binocolo con i suoi 36dB di gain (misurato) allora potremo passare dai 100m a 800m, tutto questo con 20 LED economici.
Passando a LED ad alta luminosità, incrementando la potenza oltre 100 volte (4180-6600mcd dei CREE contro 8-45mcd dei Kingbright) si dovrebbe aumentare di oltre 10 volte la distanza.

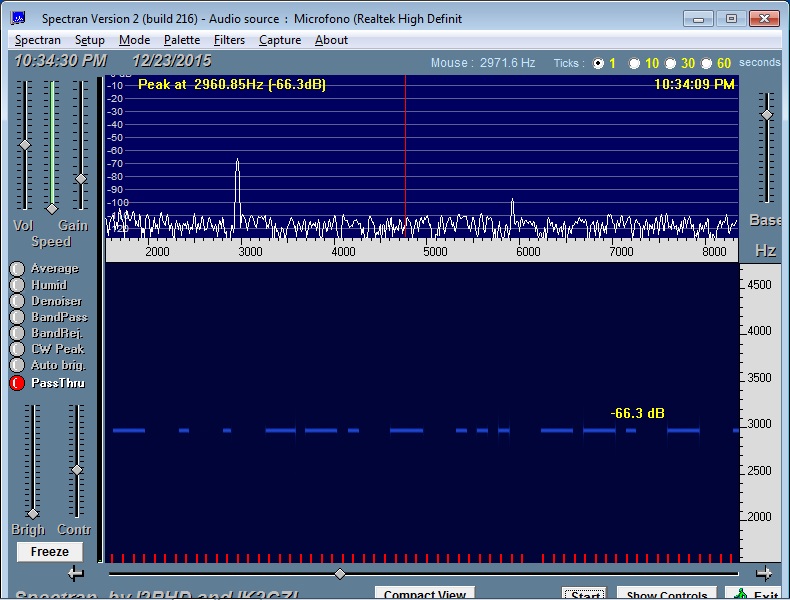

Segnale in QRSS1 (punto di 1s) a 10m di distanza, a occhio ci sono più di 40db di margine dal rumore di fondo.

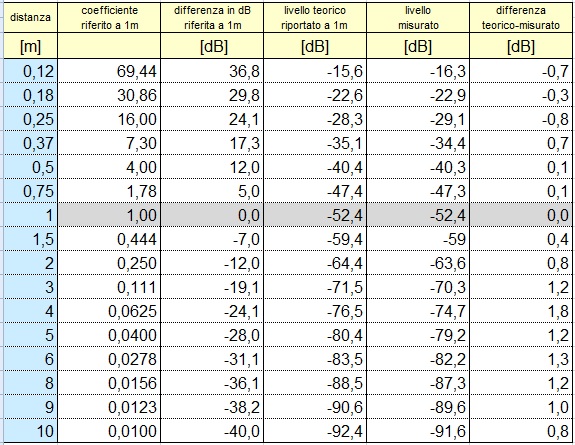

Misure a varie distanze della tensione di uscita con sorgente attenuata (circa 25dB sulla tensione di uscita, si tratta di un sottile strato di polistirene antiurto bianco).
Le differenze tra il livello teorico e quello misurato potrebbero esser dovute a problemi di linearità dei convertitori AD della scheda sonora (compressione nelle distanze più brevi con i segnali molto forti) e dal contributo delle riflessioni nelle distanze intermedie.



07/2017 - Antenne per ricezione: binocoli e telescopi
Per aumentare le performance del nostro sistema ricevente dovremo trovare il modo di raccogliere quanta più energia possibile per concentrarla sulla superficie sensibile del fotodiodo. Per questo compito si possono usare telescopi rifrattori (a lenti) o riflettori (a specchi), binocoli, cannocchiali e lenti di Fresnel.
In linea di massima si può affermare che maggiore è l'apertura, cioè la superficie della lente frontale o dello specchio primario, maggiore sarà il guadagno ottenibile.

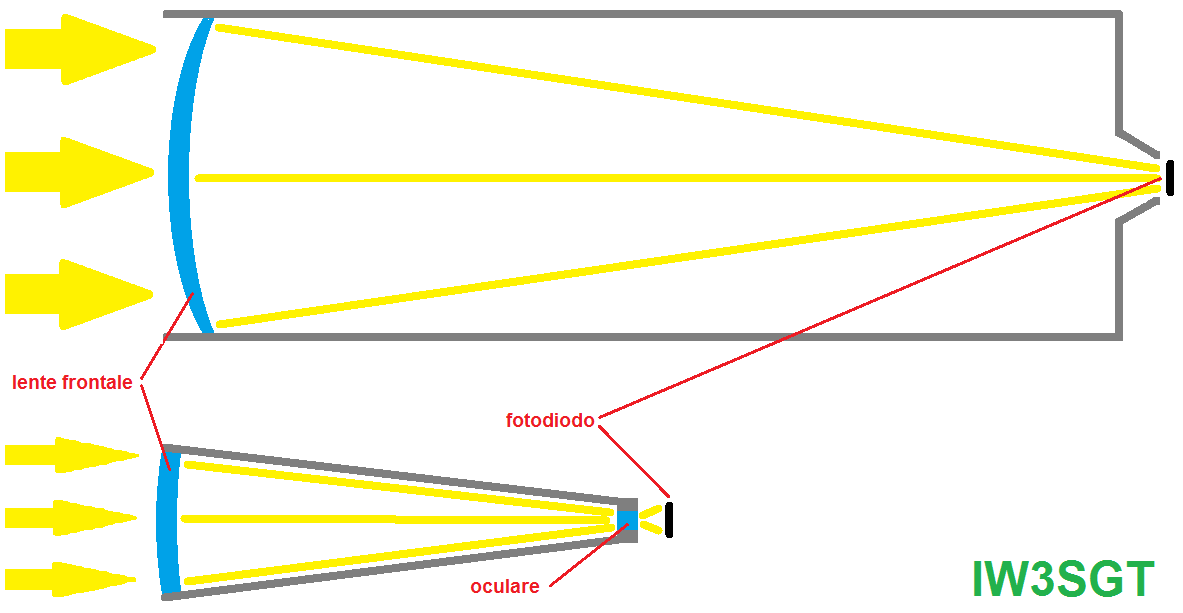

Telescopio rifrattore (sopra) e cannocchiale/binocolo (sotto).

Si ma quanto si guadagna ? Come si calcola ?

Partiamo da un esempio semplice, una lente frontale da 100mm (che è molto grande) e un fotodiodo tipo BPW34 con 7mmq di area sensibile.
Trascurando l'attenuazione della lente, possiamo calcolare il guadagno come il rapporto tra le due superfici. La superfici della lente da 100mm di diametro è pari a (raggio x raggio x Pi, 50 x 50 x 3.14) a 7850mmq e il rapporto è di 7850 / 7 = 1121.
Ragionando come le antenne possiamo definire il guadagno di potenza in dB: dB=10 log (1121)=30,5dB.

Vista la caratteristica lineare "Reverse light current vs Irradiance" del fotodiodo anche il rapporto della corrente sarà di 1121 volte, quindi anche la tensione di uscita, dopo il convertitore I/V, avrà un guadagno di 1121 volte. Il guadagno in tensione va calcolato con la formula: dB=20log(1121)= 61dB.

Abbiamo già visto che raddoppiando la distanza il segnale in uscita diminuisce di 12dB quindi ammettendo un'attenuazione atmosferica trascurabile, con 60dB ottenuti sul segnale di uscita potremo aumentare la distanza di ben di 32 volte (60/12=5 perciò la distanza può aumentare di 2^5).

Con un binocolo dovremo tener conto la pupilla d'uscita (diametro lente frontale / ingrandimento) ha delle dimensioni importanti e sicuramente ci troveremo a disperdere energia luminosa.
Un test effettuato con il mio binocolo Hoya 12x56 ha restituito un gain di soli 36dB sui 51dB ottenibili sul segnale in uscita del convertitore (28mmx28mmxPi=2463mmq, su un BPW34 con 7mmq c'è un guadagno di ~350 che sono circa 25,5dB in potenza e circa 51dB di aumento sulla tensione di uscita).

Coni un gain di 36dB (sul segnale in uscita) potremo aumentare la distanza RX-TX di 8 volte.


07/2017 - Test con lente di Fresnel
Anche se la strada della lente di Fresnel mi è stata sconsigliata da un collega esperto in ottica, secondo lui le performance di queste lenti sono troppo scarse, avendone ricevuta una in regalo ho voluto fare ugualmente qualche prova. La spesa per una lente di Fresnel in plastica è sicuramente inferiore ad un piccolo telescopio ma bisogna tener conto della costruzione del supporto. I prezzi attuali dei  rifrattori economici oscillano tra i 100€ per un 60-70mm e i ~200€ per un 80-90mm (montature altazimulali) le lenti di Fresnel tra i 30 e i 50€ (20-30cm di lato con spessori di 2mm).
La lente di Fresnel (nome del Fisico che la inventò nel 1827) è stata ideata per fari per la navigazione e ha il vantaggio di avere una struttura molto leggera, dimensioni molto grandi con lunghezze focali  ridotte.

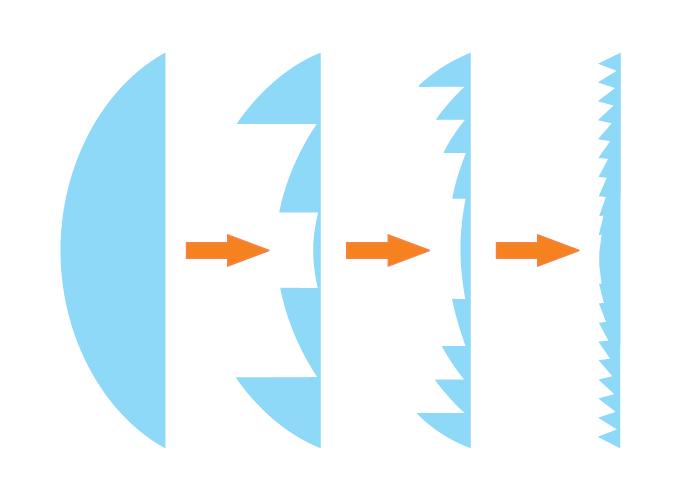

La lente di Fresnel si ottiene frazionando una lente tradizionale in sezioni anulari concentriche (chiamate anelli di Fresnel).

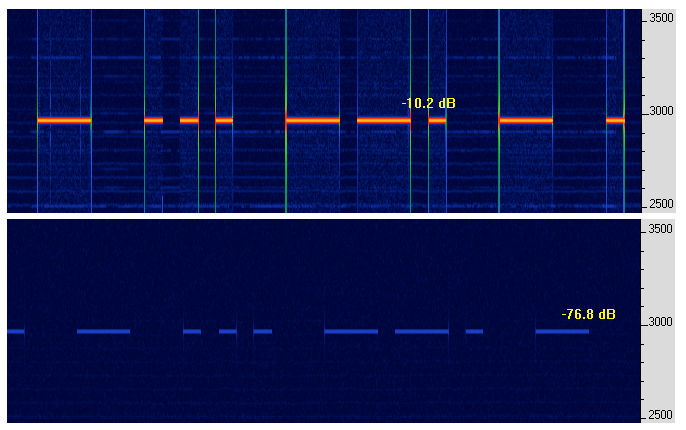

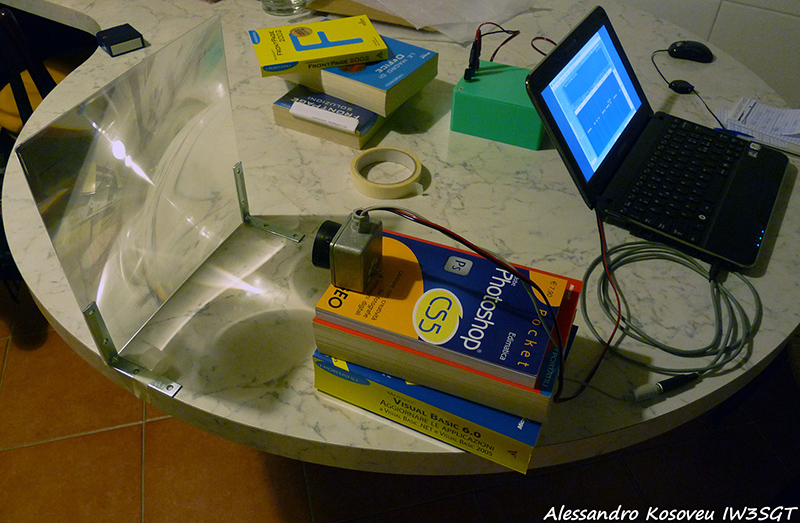

Prova con (in alto) e senza (in basso) lente, 66,6dB di gain. La lente misura 26x26 cm e ha una lunghezza focale di circa 20cm.
Con la sua superficie di di 67600mmq, 9650 volte quella di un BPW34 (~7mmq) la lente dovrebbe avere un guadagno teorico di circa 40dB in potenza e circa 80dB sulla tensione di uscita del convertitore I/V.
Questo tipo di lente va usato solo con fotodiodi con grande apertura, infatti con una diagonale di circa 36cm e con una lunghezza focale di circa 20cm focalizza la luce con un angolo di oltre 80°.


Il test è stato eseguito al buio con qualche difficoltà per raggiungere il massimo del segnale.

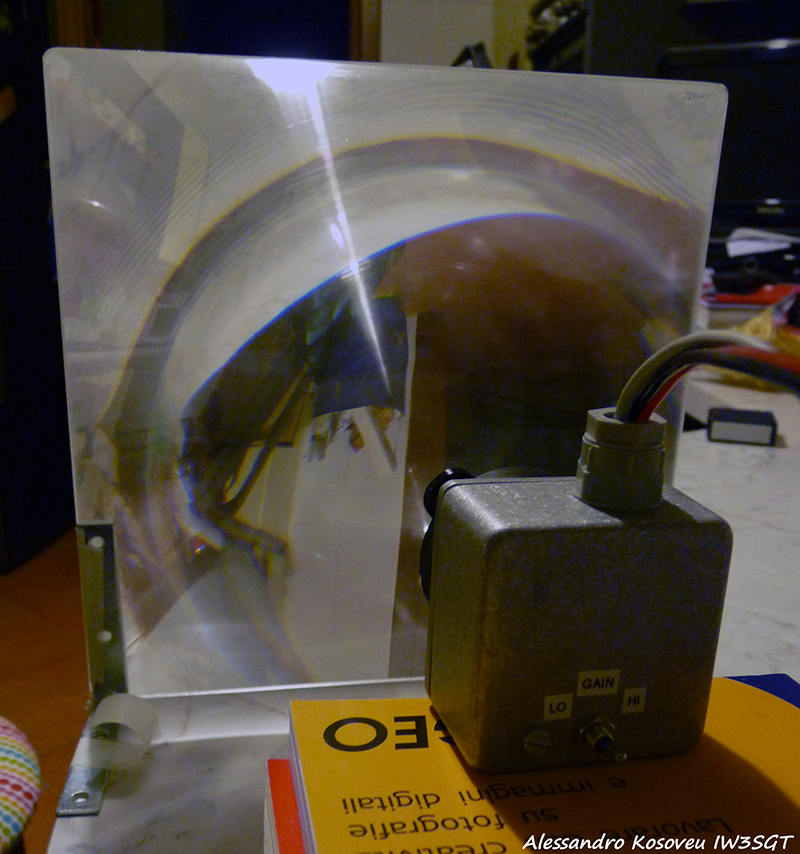

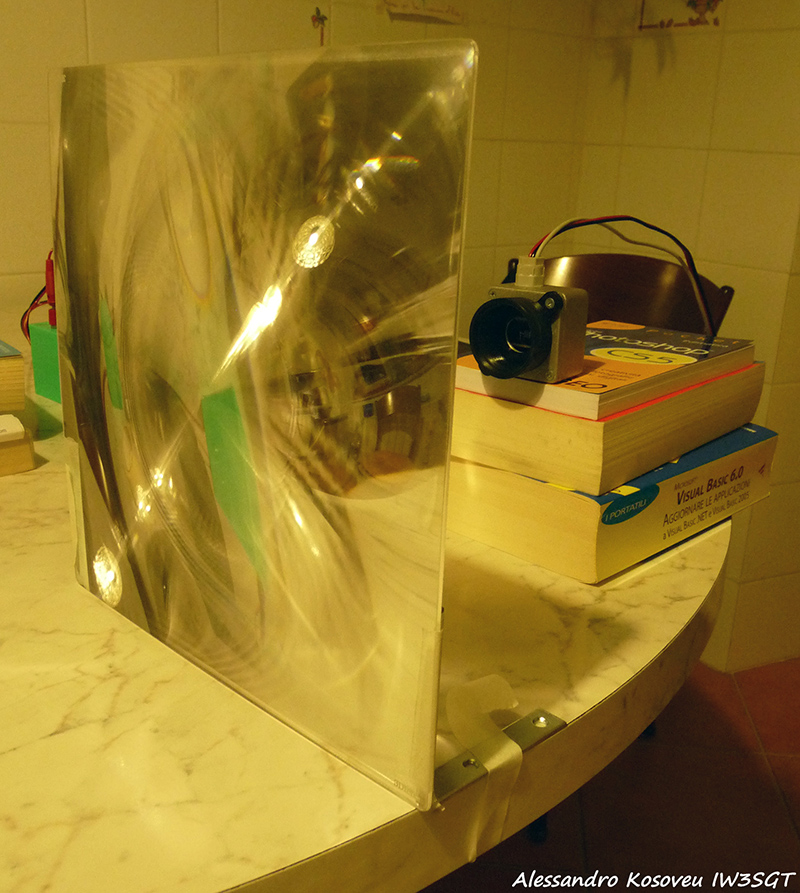

Vista frontale.


Vista lato RX.
