IW3SGT PICBOARD V4.0

IW3SGT home page: www.iw3sgt.it

Un grosso limite della PIC board precedente era quella di accettare solo 5V come tensione di alimentazione, con la V4.0 ho aggiunto uno stadio regolatore 7805 rendendola più flessibile.

Caratteristiche:
- compatibile con PIC 40pin come 16F887, 18F45K22, 18F4550;
- alimentazione selezionabile (P15 da: +5V dal connettore USB, +5V o da +7 a +25V dal morsetto a vite (P14);
- connettori con GND e +5V per PORTA (P3), PORTB (P4), PORTD (P1) e PORTE (P2);
- connettore per LCD (P8), illuminazione selezionabile (P13) tra OFF, fissa oppure gestita dal PIC (RC2), trimmer per regolazione del contrasto;
- connettore per contatore (RC0, C4 opzionale);
- connettore per UART (P5);
- connettore per I2C o USB (P6, resistenze di pull-up R1 e R2 con P11);
- connettore ICSP (P7, P12 per selezione IO RB6 e RB7, P10 per selezione RE3/MCLR/VPP);
- tasto RESET.

Nota: i link puntano ai rispettivi datasheet in .pdf

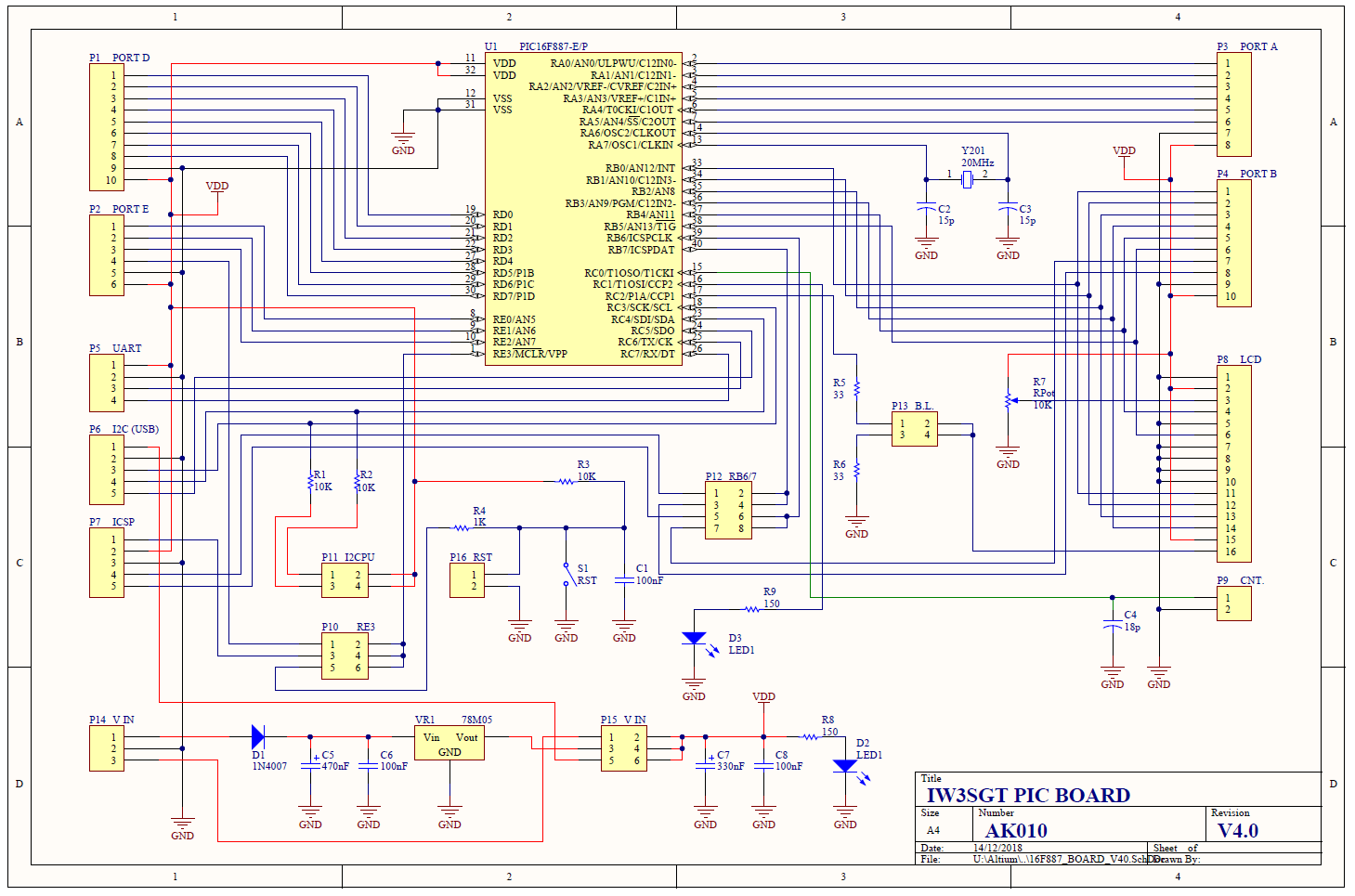

schema, click per ingrandire

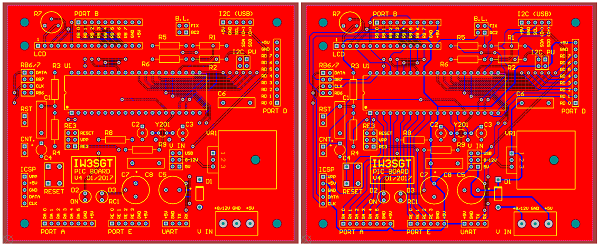

PCB doppia faccia, click per ingrandire

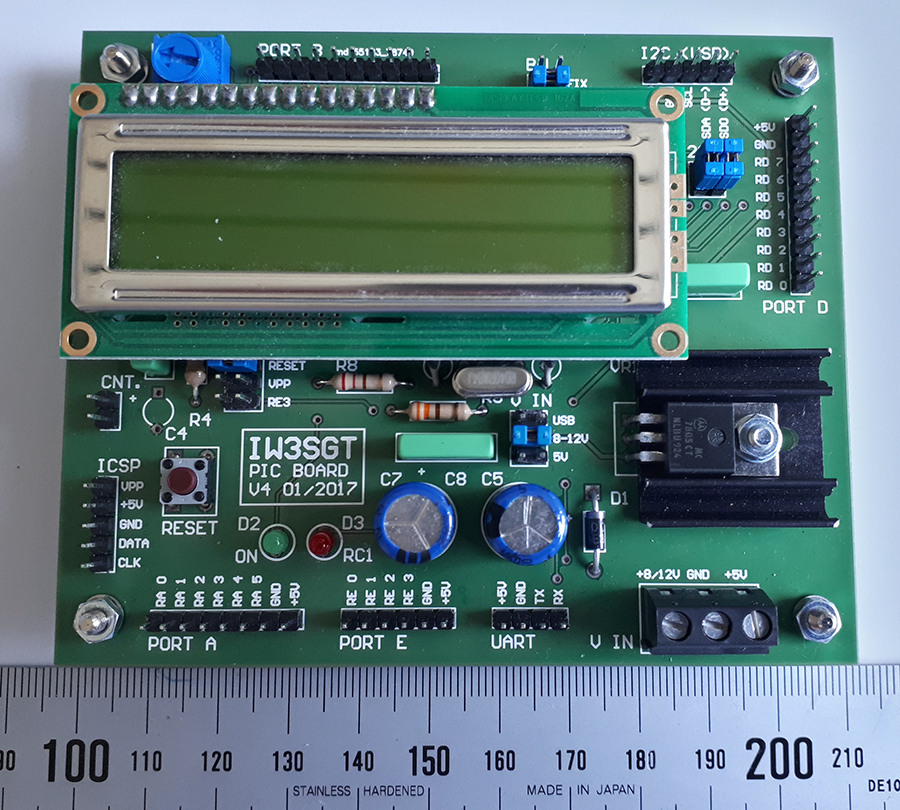

Il primo prototipo montato
