IW3SGT LF-VLF RX


Ricevitore di campo magnetico



L'idea di questo progetto di Renato Romero IK1QFK, pubblicata su Radio Rivista 03/1997 (vedi http://www.vlf.it), ho seguito questa strada per poter fare l'attivita di ricezione anche in casa, disturbi permettendo.

La ricezione del campo magnetico viene fatta usando un loop magnetico schermato di diametro 1 metro con 25 spire (vedi VLF-LF loop). Il preamplificatore composto da un trasformatore audio seguito da un preamplificatore a FET microamp (kit Nuova Elettronica LX 5015 con un condensatore di uscita da 1uF e una piccola induttanza in serie all'alimentazione). Il segnale in uscita pi che sufficiente per l'ingresso MICRO della scheda sonora del PC o di un registratore a cassette. Per l'ingresso LINE raccomandabile far seguire il preamplificatore da un secondo stadio da almeno 20-30 dB. Consiglio l'alimentazione a batteria in quanto un alimentatore stabilizzato nelle vicinanze del loop potrebbe dare dei problemi di rumore di rete.

Il componente pi difficile da recuperare senz'altro il trasformatore audio, veniva usato per trasformare l'impedenza degli stadi amplificatori a tubi (~ kOhm) con quella degli altoparlanti (~ Ohm). Nel mio caso ho utilizzato un componente prodotto dalla STELVIO che ha un rapporto spire 1:30. Sono utilizzabili trasformatori con rapporto spire pi alto (fino a 1:100) ottenendo segnali maggiori in uscita ma con lo svantaggio di avere una banda passante meno estesa verso l'alto.

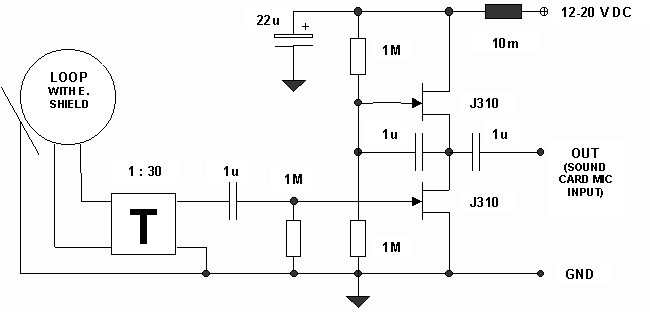

schema elettrico

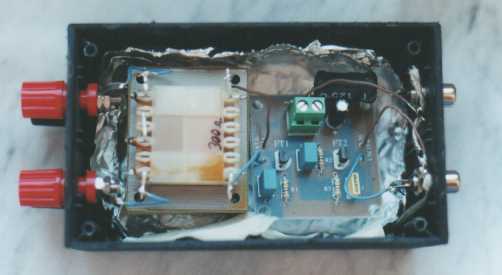

il primo prototipo


Upgrade

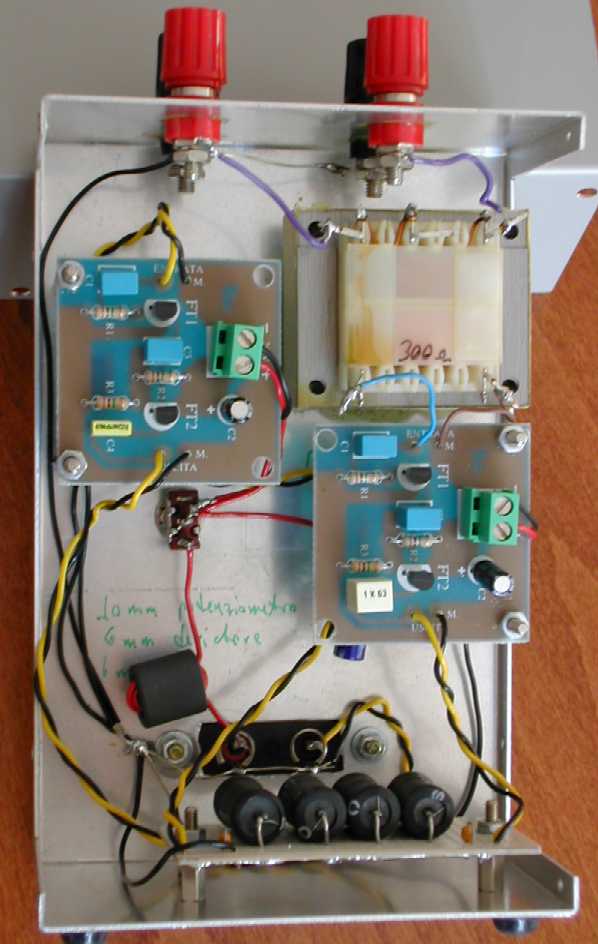

Ho aggiunto un secondo preamplificatore identico in cascata per aumentare il guadagno. E' stato necessario inserire un semplice filtro passa basso tagliato a circa 40 kHz per eliminare fenomeni di sovraccarico e di autoscillazione.

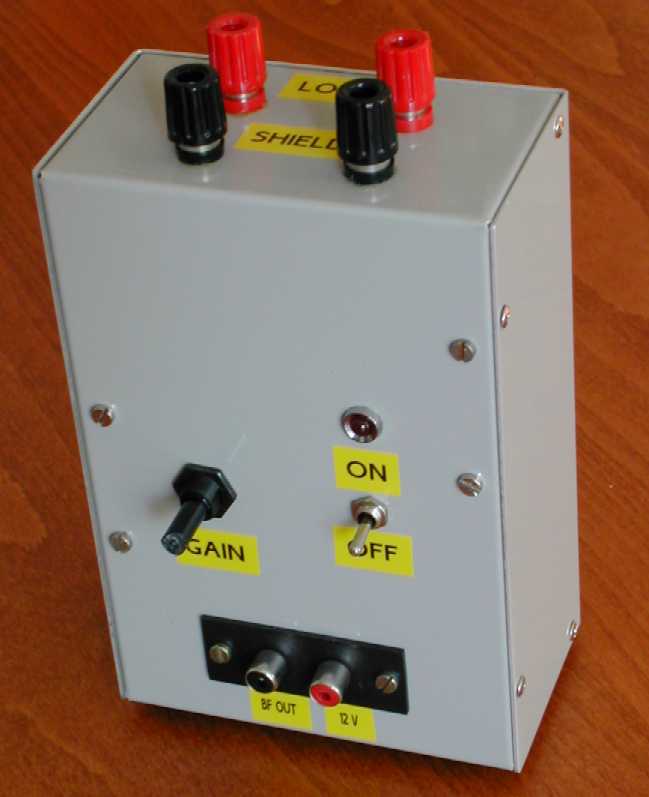

il ricevitore in versione definitiva ... forse :-)


Upgrade futuri: i filtri

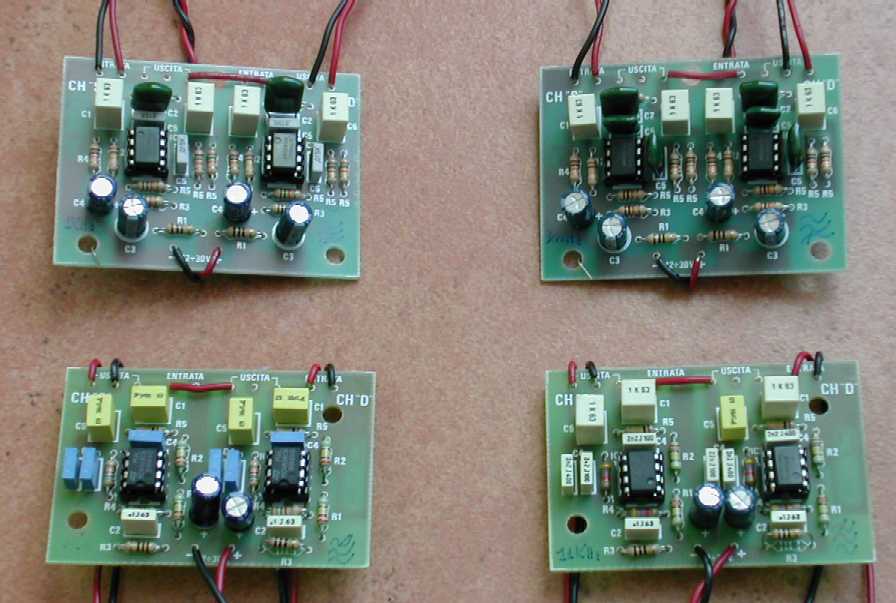

Ho preparando dei filtri passa-basso e passa-alto da 48 dB per ottava con l'obiettivo di migliorare la ricezione. Anche questi provengono da kit di Nuova Elettronica LX 1073 e LX 1073 (foto parte sopra passa alto da 1000Hz e 300Hz, e parte sotto passa basso da 20kHz e 11kHz).
