IW3SGT - NUOVA INTERFACCIA PER MODI DIGITALI

Questo nuovo progetto è nato in seguito alle numerose richieste di aiuto che mi sono giunte per realizzare l'interfaccia che ho presentato qualche tempo fa (vedi qui).
Per venire incontro ai colleghi Radioamatori poco pratici alle "millefori" ho deciso di passare ad una realizzazione su circuito stampato con componenti tradizionali.
In luogo del fotoaccoppiatore 4N35 ho preferito il TIL198 in quanto come già più volte testato con il 4N35 ho riscontrato qualche problema nella commutazione PTT sugli apparati Icom.

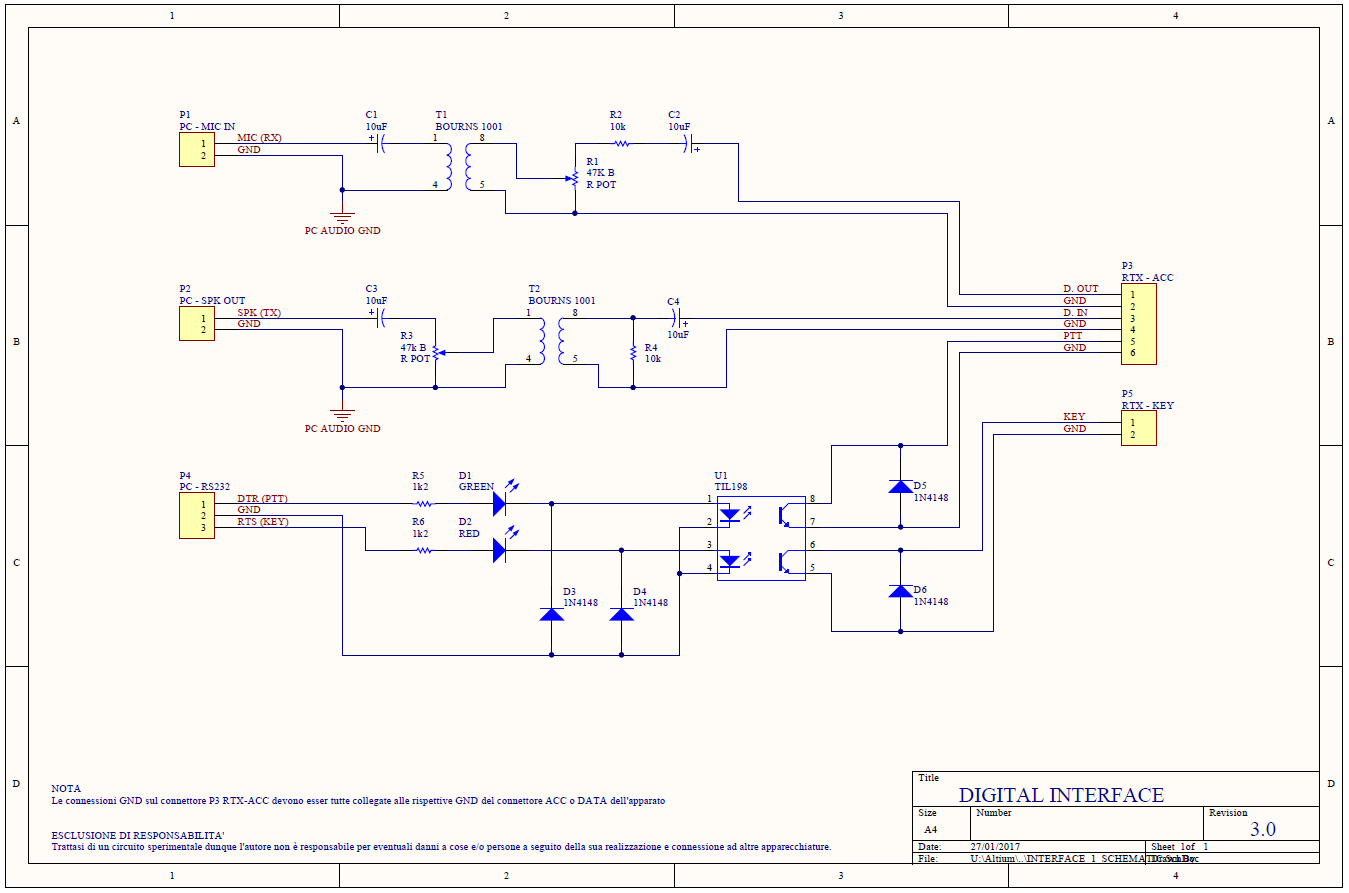

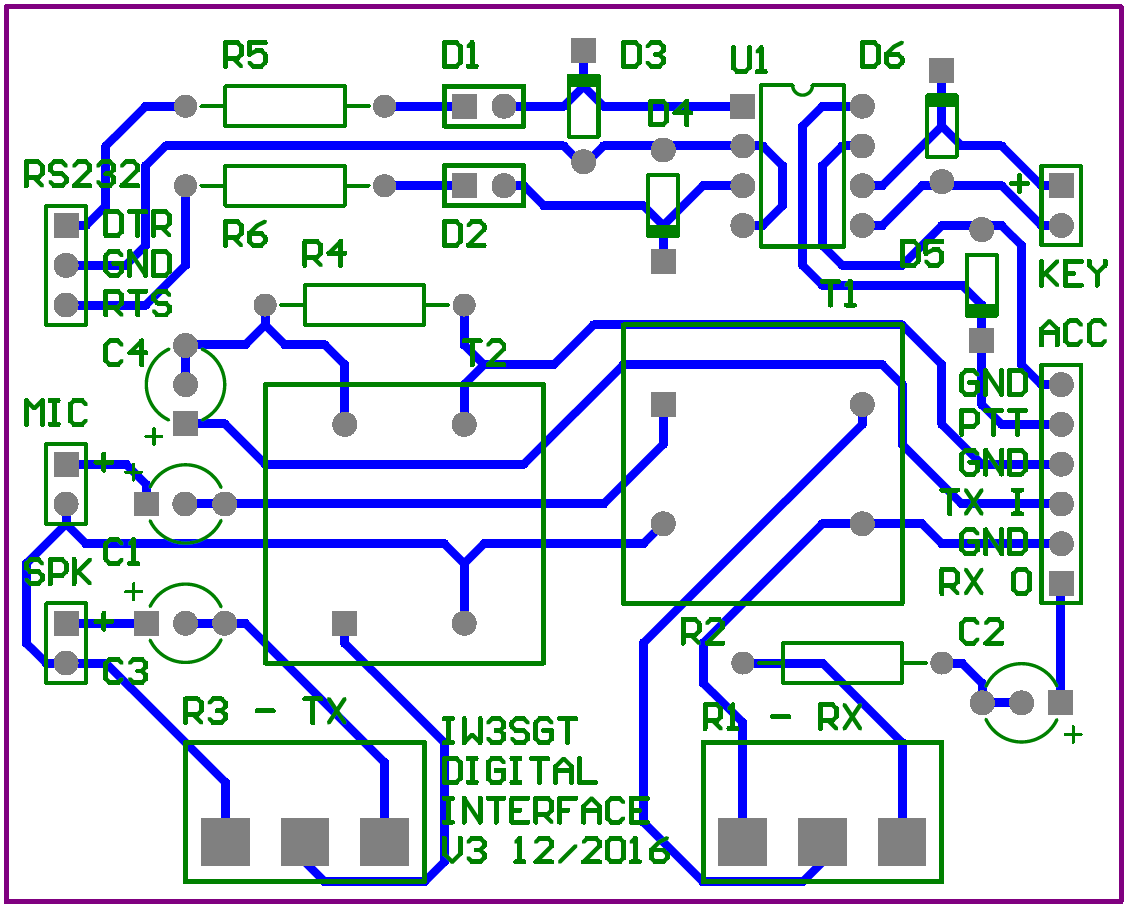

schema e PCB (click sulle immagini per ingrandirle)


PCB realizzato da
MD S.r.l.

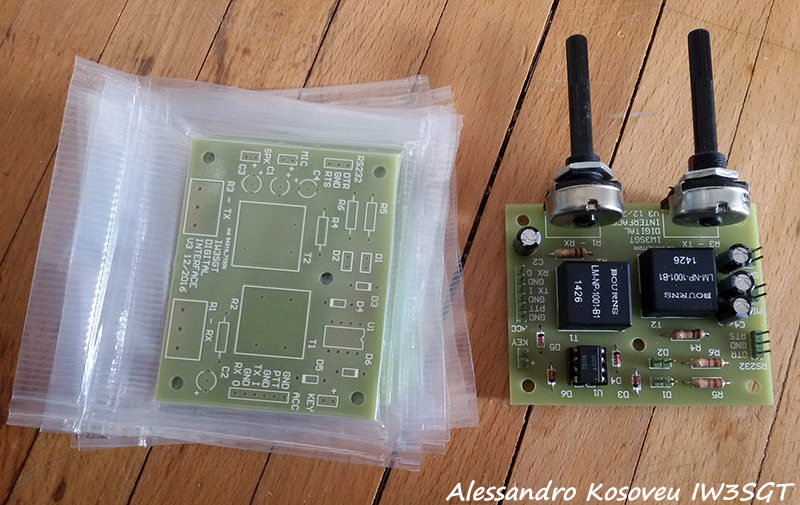

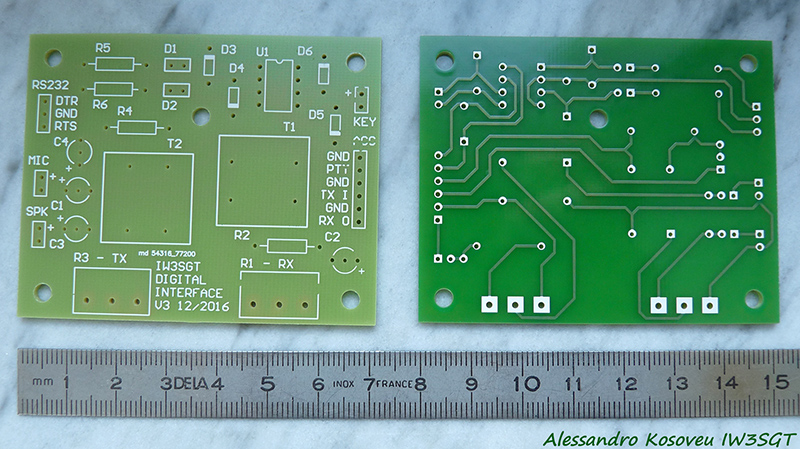

Ho preferito un monofaccia per contenere i costi e per renderlo facilmente riproducibile, comunque dispongo ancora di qualche PCB nel caso servisse contattatemi via e-mail.
NOTA: la piedinatura per i condensatori elettrolittici ha tre fori, uno "+" e due "-" per poter usare due tipi di passi.

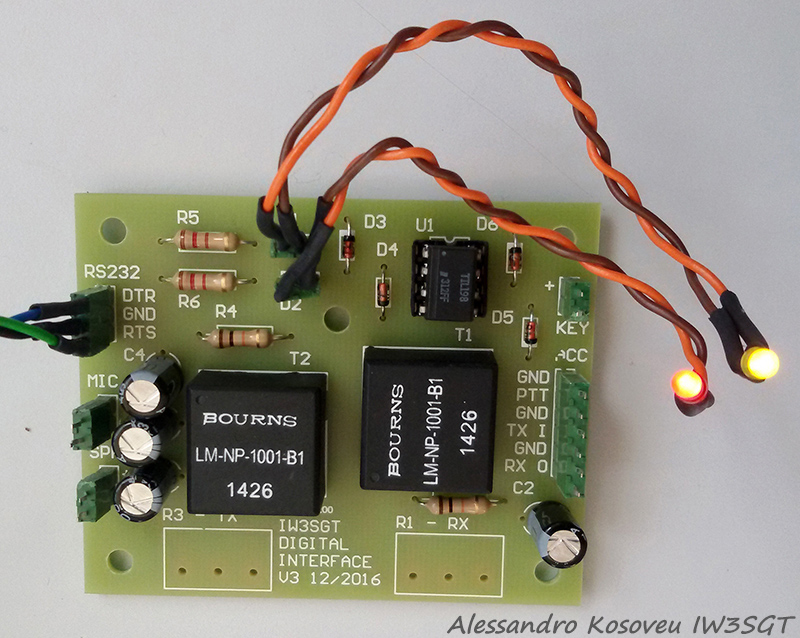

Test su PTT e KEY
