IW3SGT LF/MF MFJ259B MODS


Il MFJ-259B http://www.mfjenterprises.com/Product.php?productid=MFJ-259B è un analizzatore di antenna che copre un intervallo di frequenza che parte da 1,8MHz fino a 170MHz in 6 bande. E' molto diffuso tra i radioamatori e in rete avevo visto che alcuni OM americani avevano già sperimentato l'estensione verso il basso e così ho deciso di seviziare il mio.
In pratica ho interrotto una pista che va all'induttanza più grossa (66uH) che serve per l'intervallo 1,8-4MHz.
Ho usato due deviatori (sono doppi perché avevo quelli) e un induttanza parzialmente riavvolta recuperata da un alimentatore switching da PC.
Servono 2mH per i 500kHz e 10mH per i 137kHz. Sono valori abbastanza importanti e dunque non possono essere avvolte in aria ma serve un nucleo con una u elevata (facile da trovare negli alimentatori switching).
Per "tagliare" i giusti valori ho usato un ponte RLC, comunque se conosciamo le caratteristiche del toroide possiamo fidarci delle formule o dei software reperibili in rete.
Prima di chiudere il contenitore ho avvolto il toroide e i fili con del pluriball in modo che resti fermo.

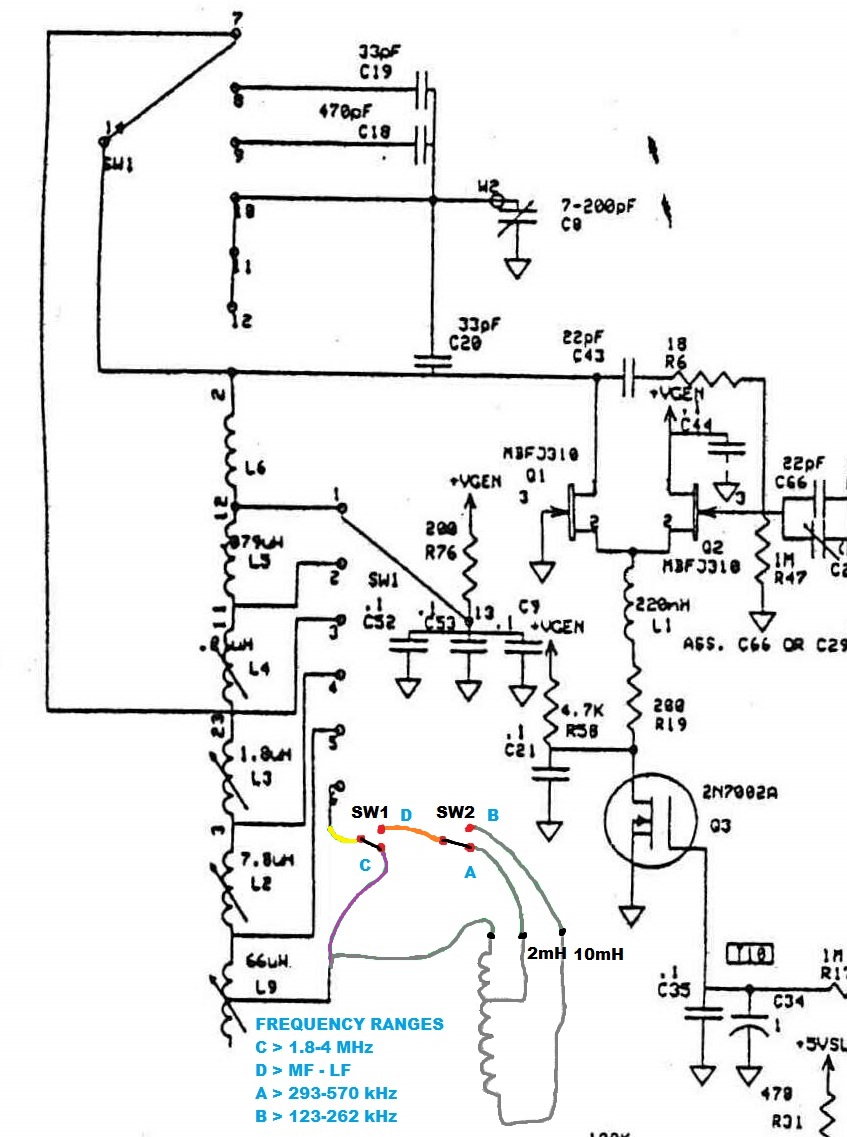

schema della modifica

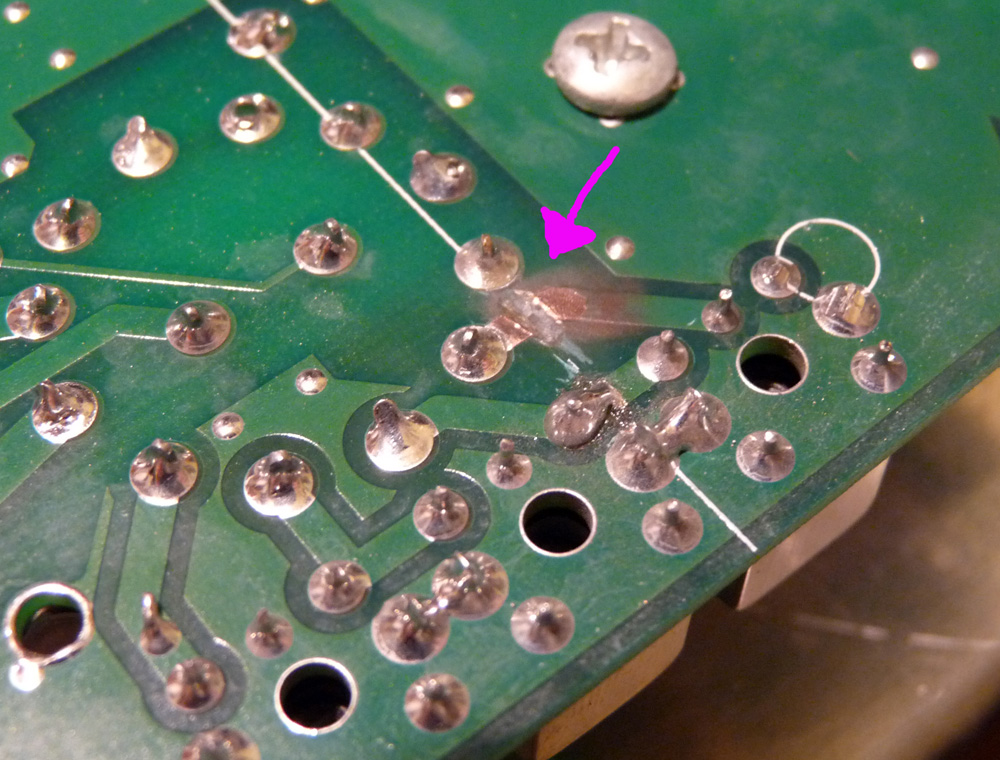

pista interrotta

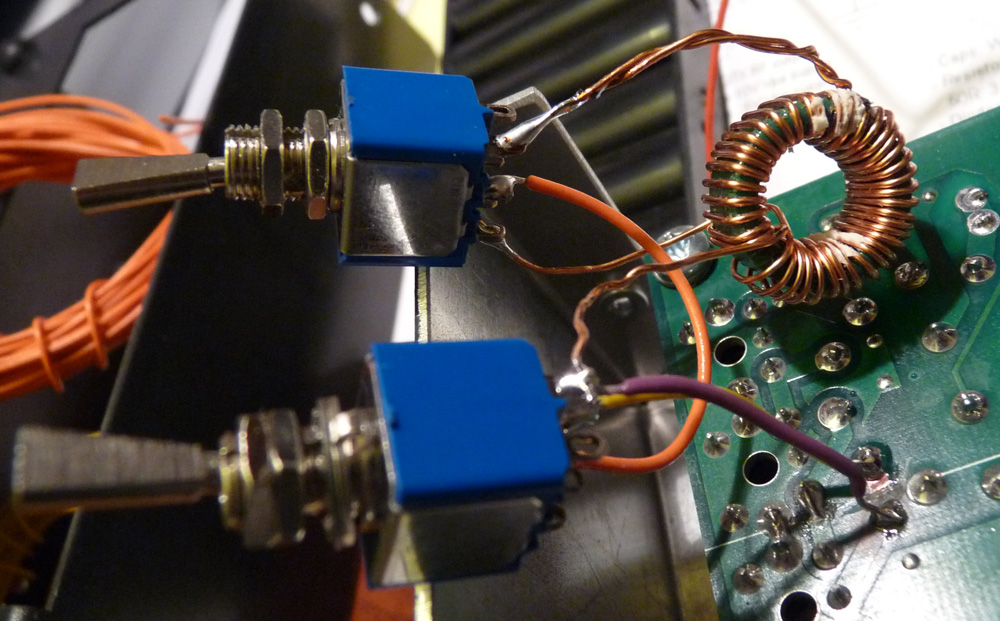

i due deviatori

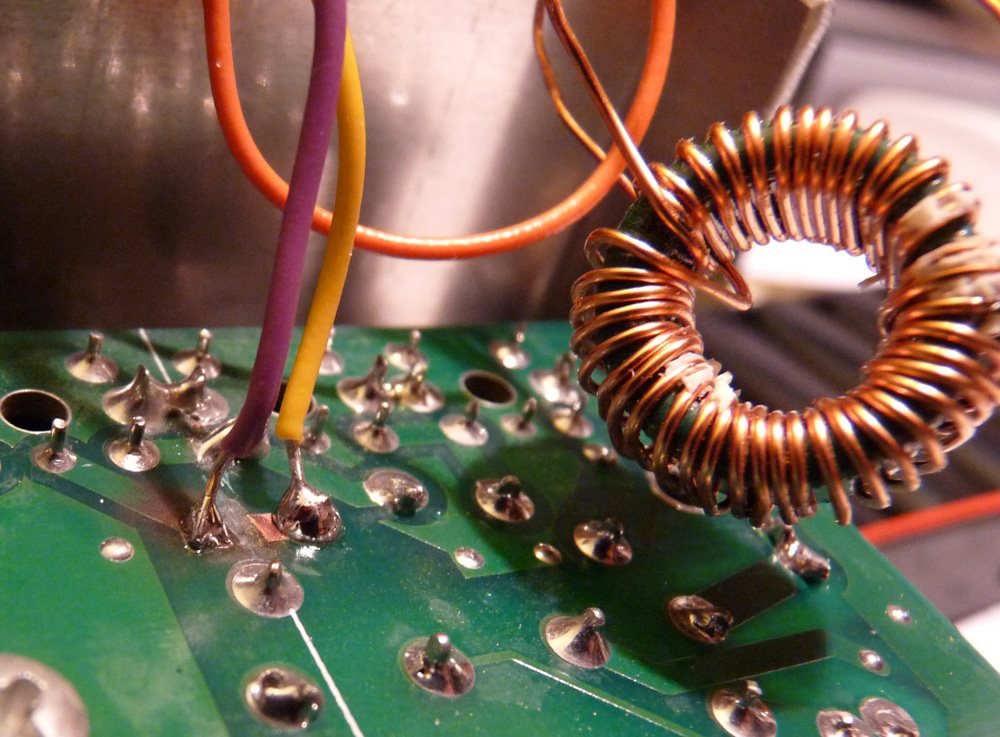

le saldature

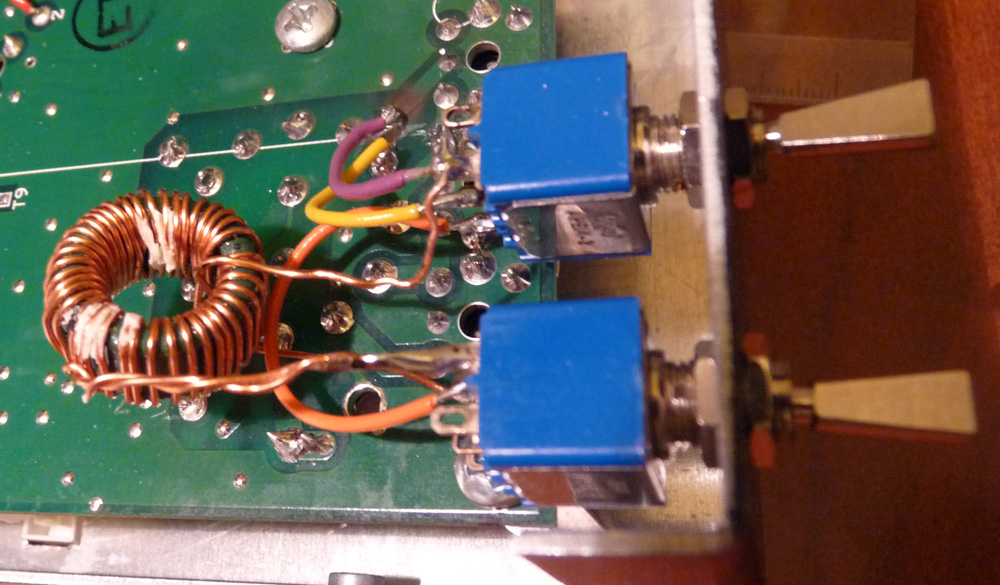

lavoro quasi finito, manca un po' di pluriball e il test

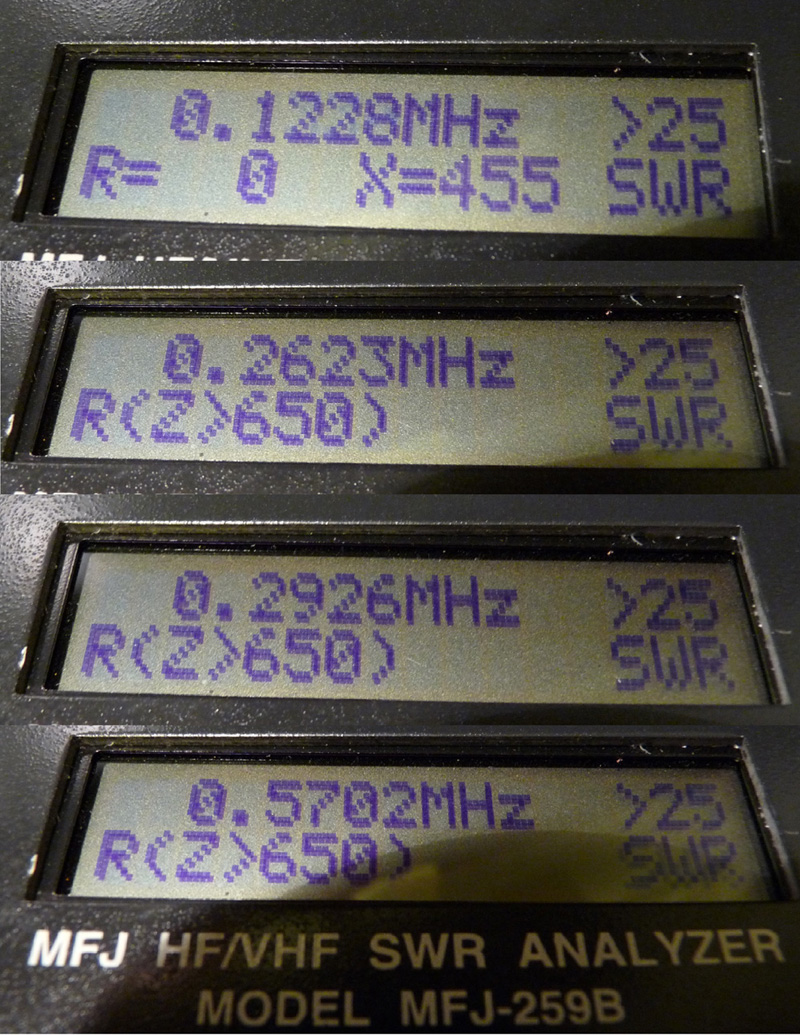

verifica dei limiti delle due nuove bande

Ecco i link delle modifiche originali:
http://www.kl7uw.com/mfjmod.htm

http://www.we0h.us/Amateur_Radio_stuff/MFJ/MFJ-259B/LF-MF-Mods/


Aggiungo il link di un altro analizzatore perché lo trovo interessante:
http://pe2bz.philpem.me.uk/Comm/-%20ELF-VLF/-%20-%20Projects/-%20Misc/I-101-PrtableLF-AntennaAnalyzer/lfanalyz.htm


Alcuni test veloci hanno evidenziato che sotto i 200kHz l'analizzatore è impreciso sui valori di resistenza sopra i 50 Ohm. Più avanti pubblicherò i risultati delle misure.
