IW3SGT - CONFRONTO S-METER TRA RTX


Essendo interessato all'ascolto nelle onde lunghe, in particolare nel range 100-500kHz dove vado a caccia di radiofari (NDB) e Radioamatori volevo confrontare la sensibilità di alcuni RTX. Per far questo avrei dovuto usare un generatore di segnali e un analizzatore audio rendendo le misure abbastanza complesse. Ho rivisto il mio target accontentandomi di un semplice confronto tra S-Meter e di usare come generatore un generatore di armoniche.

Come generatore, che forse dovrei chiamare "marker" ho usato un oscillatore da 20MHz diviso per 400 con un 74HC4040, l'uscita del divisore è un impulso molto stretto che mi causerà un ampio spettro di armoniche con un livello di segnale abbastanza simile. L'uscita del divisore è stata attenuata notevolmente ottenendo livelli tra -83/-91dBm su 50 Ohm. I livelli sono stati misurati con due analizzatori di spettro (HP e Agilent).

MISURE:

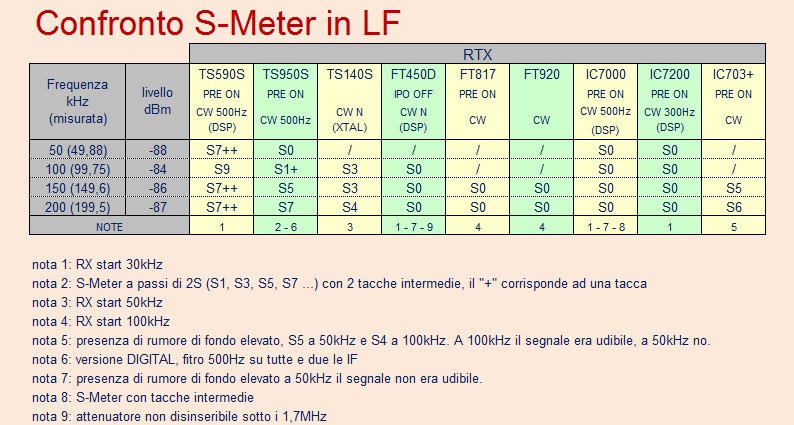

misure in LF

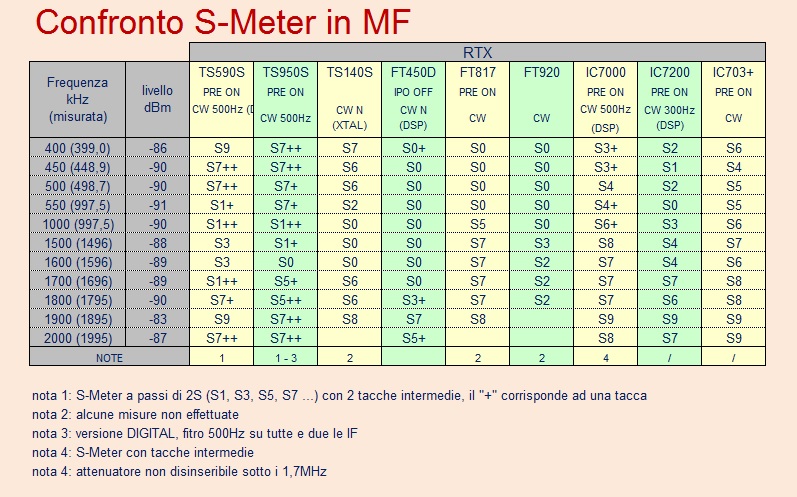

misure in MF

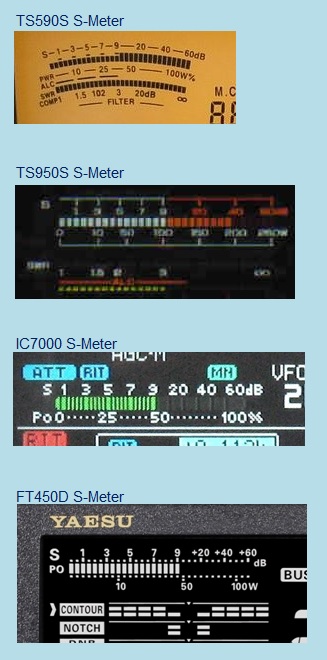

alcuni esempi di S-Meter

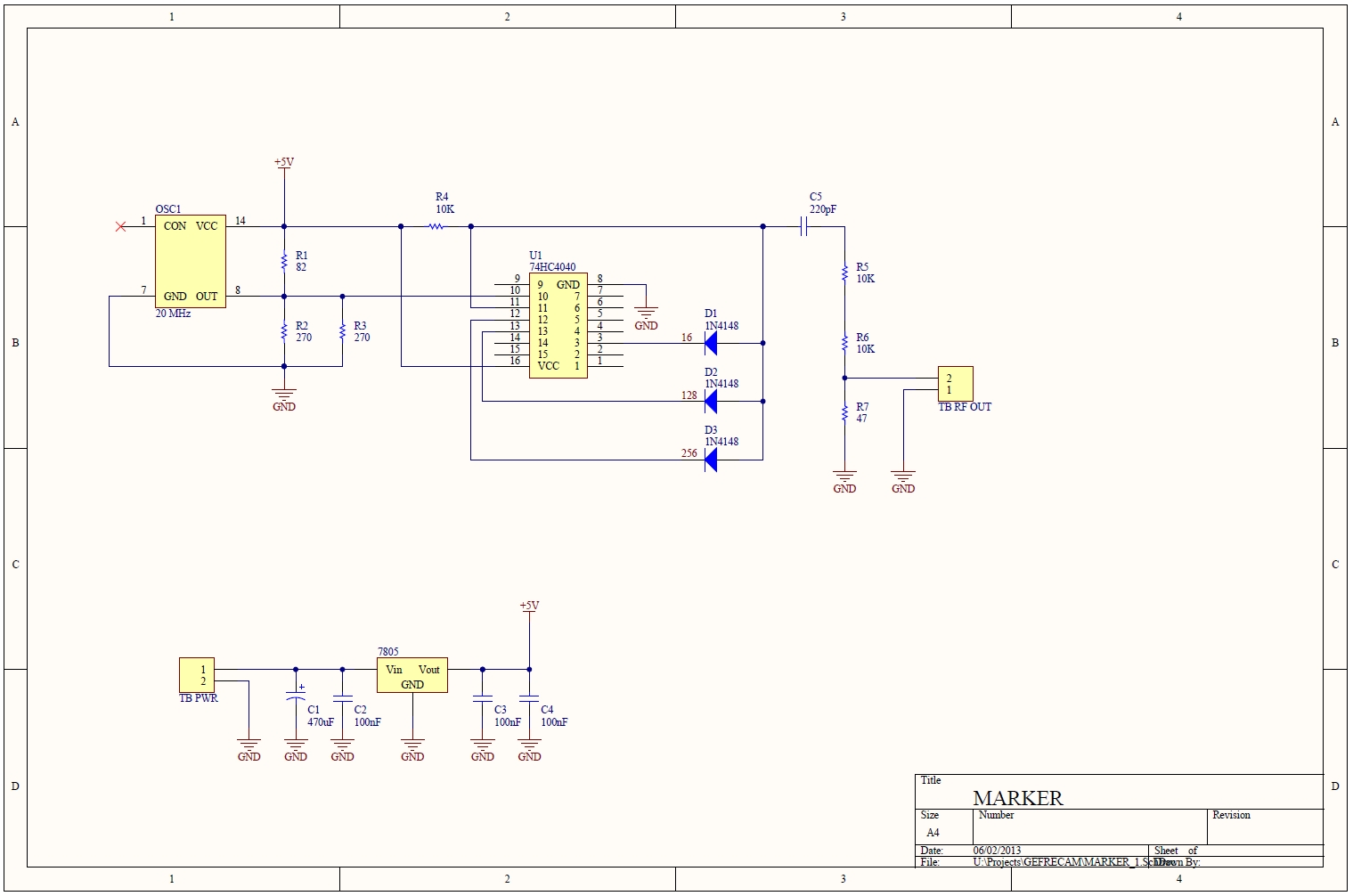

schema (clicca per ingrandirlo)

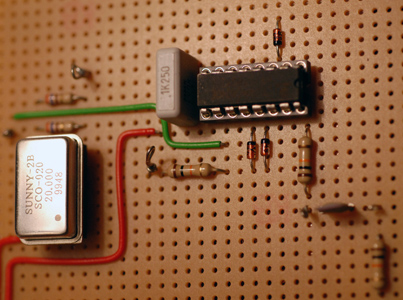

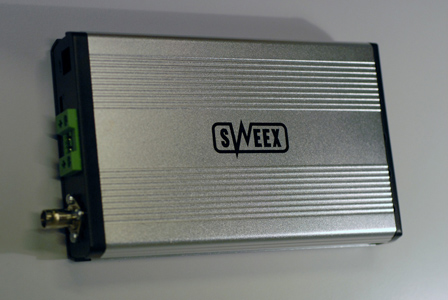

pcb su "millefori" e rinchiuso in un contenitore di HD da recupero
