L'idea è nata dopo aver constatato che il mio Yaesu FT450D in onde medie non è poi così sordo come pensavo. All'inizio basandomi solo sullo S-Meter lo credevo inutilizzabile la sotto e invece dopo qualche sessione in RX a 475.7kHz (WSPR) in "parallelo" con il mio riferimento, Kenwood TS590S, ho notato che i rapporti erano uguali. E' solo un po' più rumoroso e meno flessibile a livello di filtri DSP ma più facile da portare a spasso in /P.

A differenza del TS590S non ha l'uscita DRV, che in trasmissione eroga un segnale di 0dBm sui 630m e sui 2200m dunque per trasmettere ci sono due possibilità: usare un transverter o dividere il segnale in TX.

La prima soluzione ci permette di lavorare in tutti i modi ma richiede un circuito abbastanza complesso per garantire buone caratteristiche. La seconda ci permette di lavorare solo in CW (e QRSS) ma il livello circuitale è molto semplice, il giusto per cominciare :)

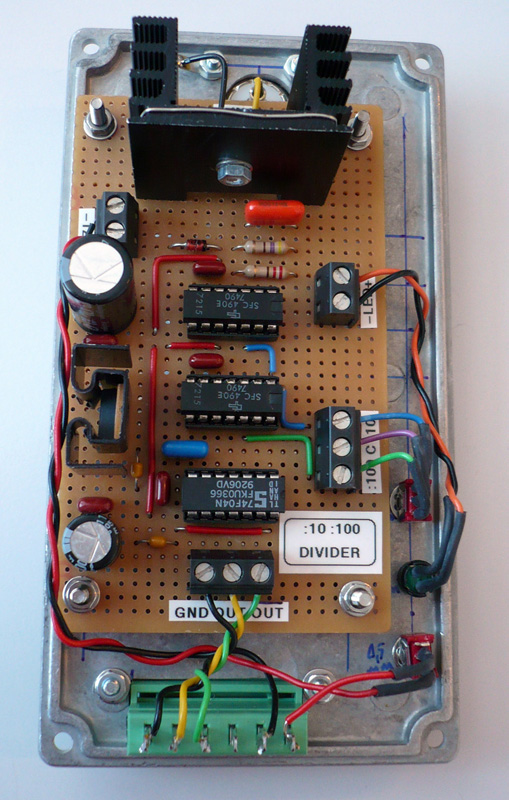

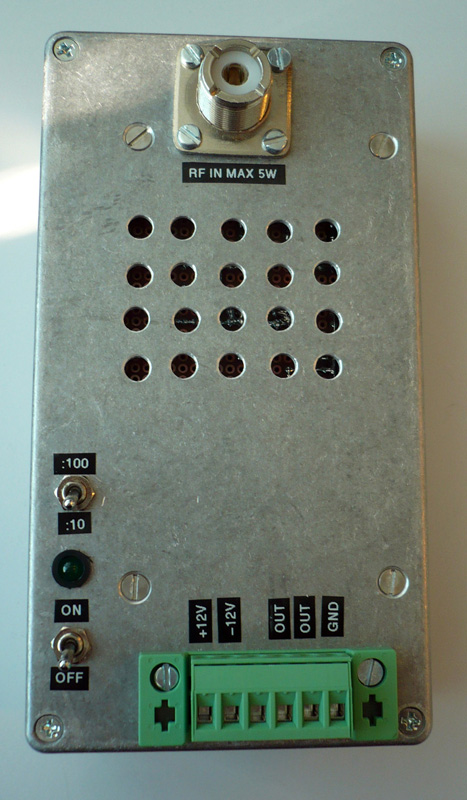

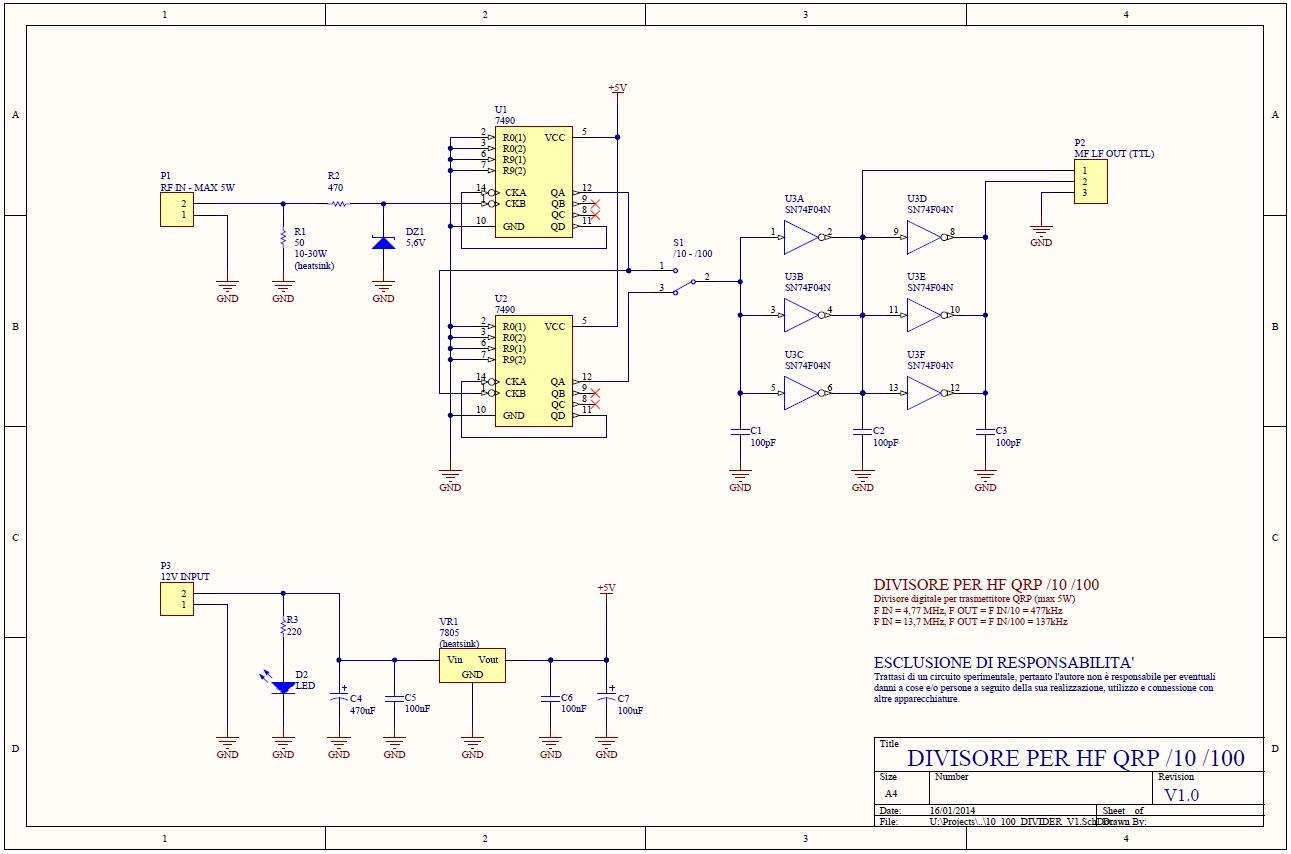

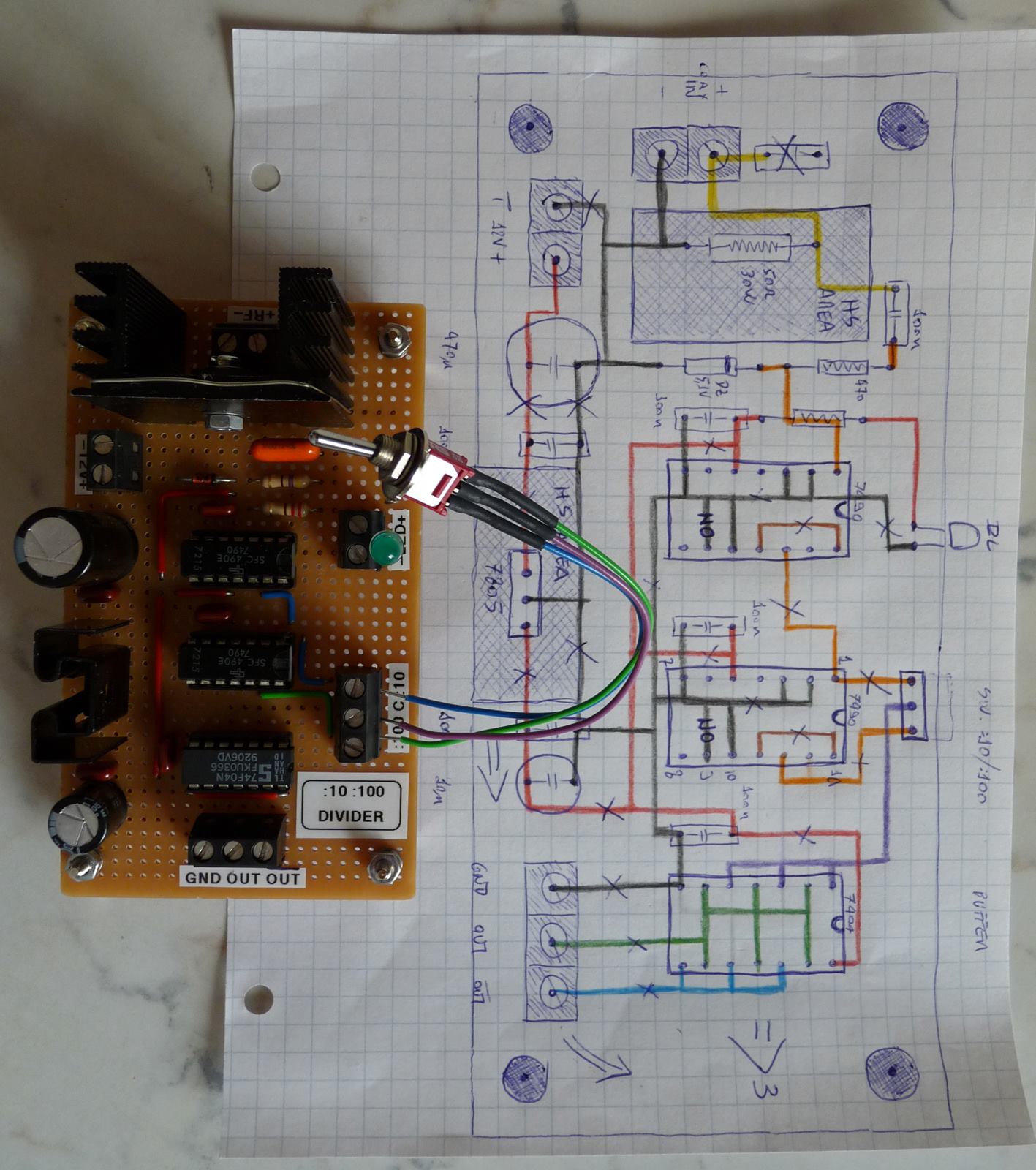

Il circuito è semplicissimo: un carico fittizio da 30W, una resistenza e uno zener come limitatore/squadratore TTL, due SN7490 in serie utilizzati come divisori per 10 e 100,  una serie di inverter usati come buffer/sfasatori e infine lo stadio di alimentazione a 5V.

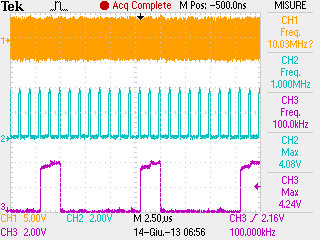

Un deviatore sceglie il fattore di divisione tra 10 (4.77MHz > 477kHz) o 100 (13.7MHz > 137kHz). Le uscite TTL, sono due e sfasate di 180° per poter usare anche amplificatori push and pull.
