IW3SGT 16F887 board (work in progress)

IW3SGT home page: www.iw3sgt.it

L'idea di questo progetto è maturata dopo aver prodotto alcuni semplici prototipi su basette "millefori" e poi come sempre accade sono diventati definitivi.

Così ho pensato a qualcosa di universale, facilmente adattabile, in modo di avere uno "standard" che con poche modifiche, principalmente software, può essere in grado di sostituire i vari prototipi ed eventualmente gestire anche degli upgrade.
Le caratteristiche irrinunciabili sono: programmazione in circuit (ICSP), tasto reset, gestione display LCD con zoccolo dedicato, ingressi analogici, ingressi e uscite digitali, PIC a basso costo e facilmente reperibile, porta seriale TTL, I2C bus, entrata per contatore e dimensioni contenute.

Al momento ho preparato solo un prototipo che devo finire di testare, mi mancano solo delle prove con l'I2C bus ma tutto il resto è ok.
Devo correggere anche alcuni errori sul PCB (larghezza fori per i morsetti, spostare alcune serigrafie, gestire qualche interferenza con il display LCD) ed applicare alcuni suggerimenti del produttore di PCB.

Aggiornerò la pagina con la versione definitiva dopo aver applicato le ultime modifiche.

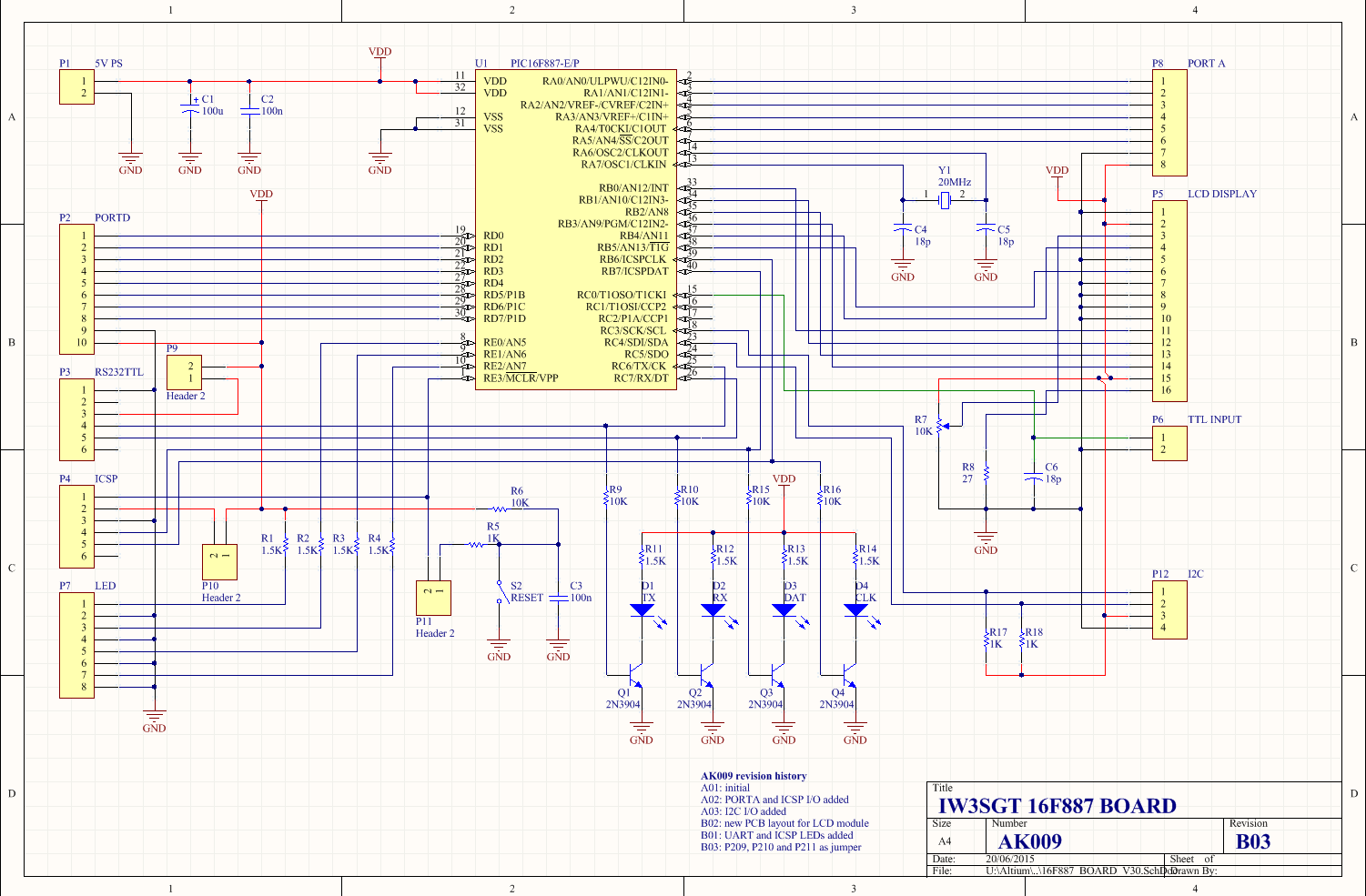

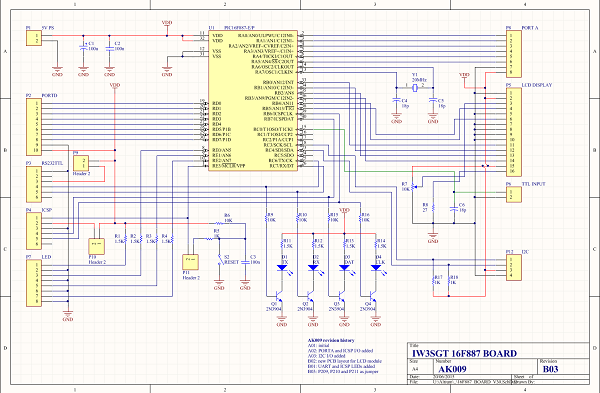

schema preliminare (
click per aumentare la risoluzione)

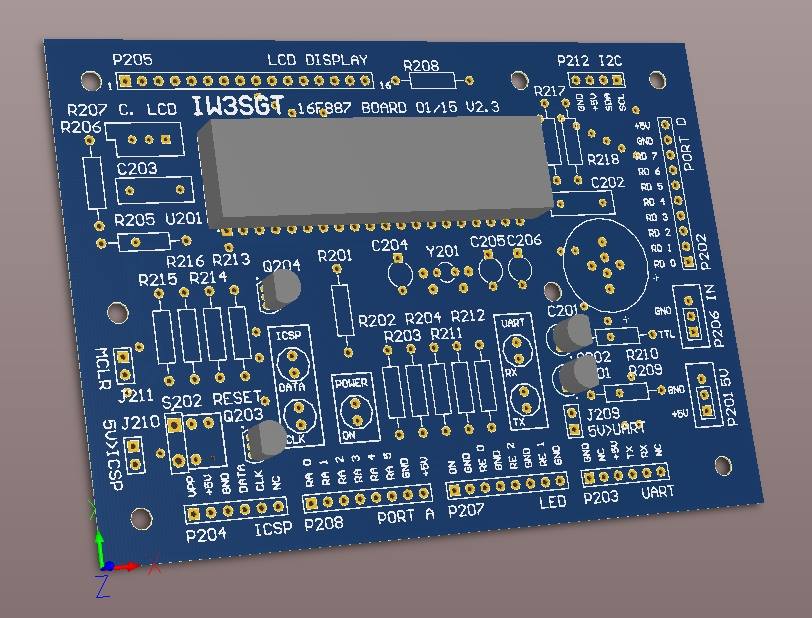

simulazione 3D del PCB con alcuni componenti

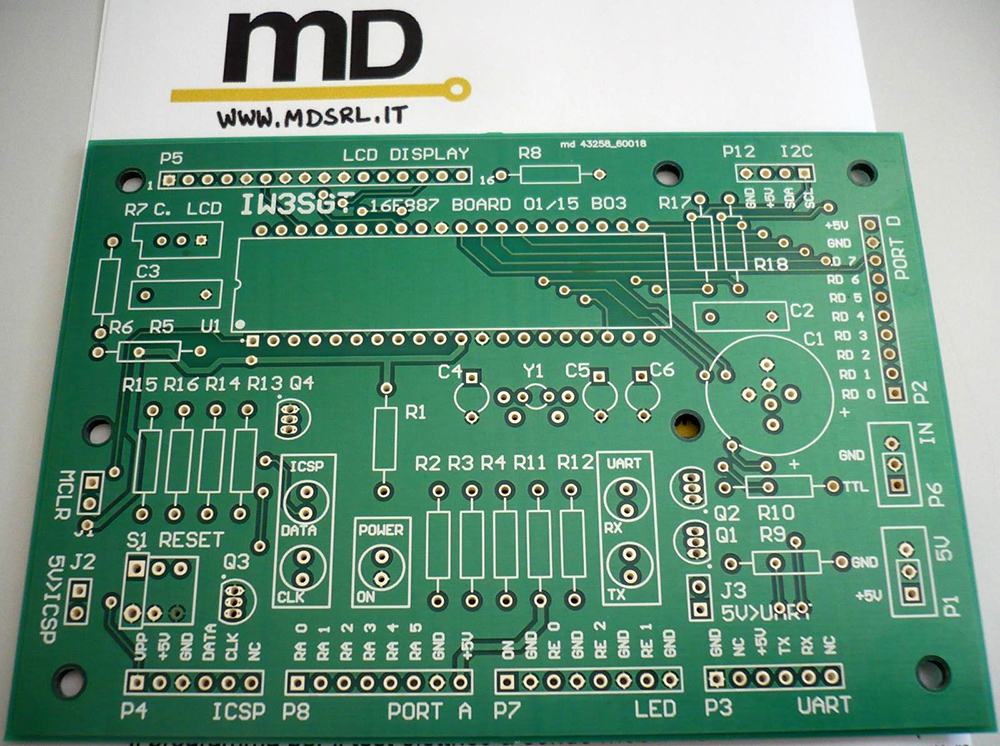

circuito stampato (doppia faccia) del primo prototipo

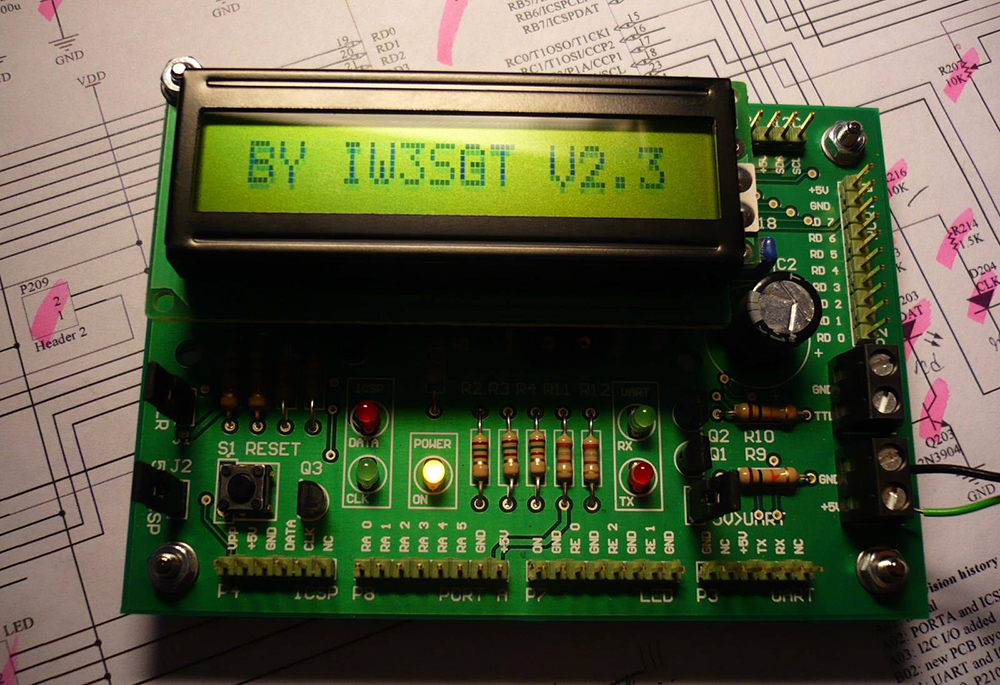

Il primo prototipo funzionanate
